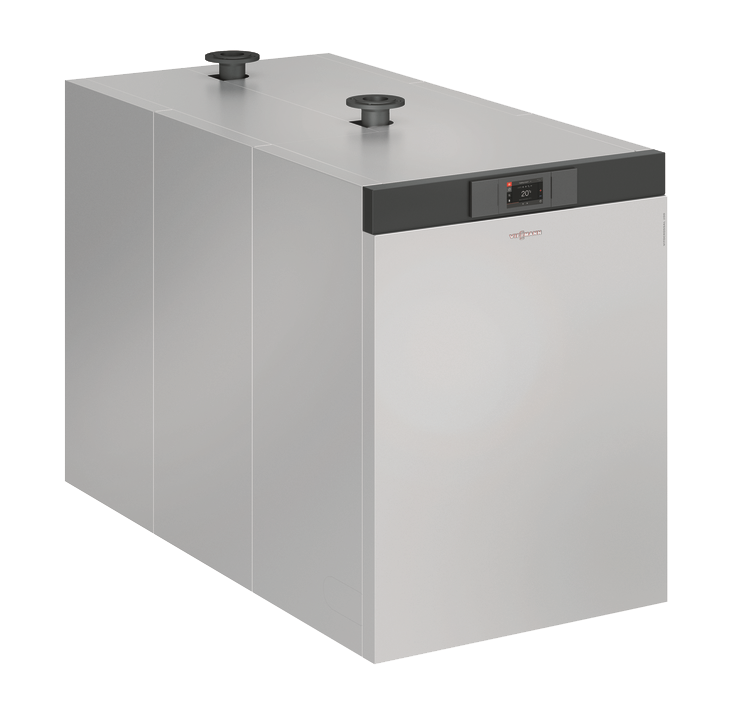

Vitocrossal 200 CM2C 75 - 311 kW

Stojący kocioł kondensacyjny z palnikiem gazowym MatriX do 311 kW, jako kocioł podwójny (układ bliźniaczy) do 622 kW, maksymalnie w kaskadzie do 8 szt. kotłów o łącznej mocy 2,48 MW.

Idealny do modernizacji. Króćce skierowane do góry, jak w kotłach niskotemperaturowych olejowo-gazowych, ułatwiają i przyspieszają modernizację.

  • Duża trwałość i wysokie bezpieczeństwo eksploatacji dzięki odpornym na korozję powierzchniom grzewczym Inox-Crossal wykonanym ze stali nierdzewnej
  • Palnik promiennikowy MatriX lub palnik cylindryczny MatriX do eksploatacji ekologicznej w zakresie modulacji do 1:5
  • Efekt samoczyszczenia się dzięki gładkiej powierzchni ze stali nierdzewnej
  • Sprawność znormalizowana do 98% (Hs)/109% (Hi)
  • Spalanie z niską emisją zanieczyszczeń dzięki niskiemu obciążeniu i przelotowej formie komory spalania
  • Wyjątkowo cicha praca
  • Możliwość wyboru eksploatacji z zasysaniem powietrza do spalania z zewnątrz lub z pomieszczenia technicznego
  • Wszystkie przyłącza hydrauliczne montowane od góry
  • Prosty w obsłudze regulator Vitotronic z kolorowym wyświetlaczem dotykowym
  • Zintegrowane złącze LAN do komunikacji internetowej oraz zintegrowana sieć WLAN do złącza serwisowego.

Typy

CM2C

Na gaz ziemny
29 - 75 kW (69 kW dla parametru tz/tp = 80/60)
29 - 87 kW (80 kW dla parametru tz/tp = 80/60)
38- 115 kW (105 kW dla parametru tz/tp = 80/60)
47 - 142 kW (130 kW dla parametru tz/tp = 80/60)

CM2C

Na gaz ziemny i płynny
37 - 186 kW (170 kW dla parametru tz/tp = 80/60)
62 - 246 kW (225 kW dla parametru tz/tp = 80/60)
62 - 311 kW (285 kW dla parametru tz/tp = 80/60)

Cenniki

Cennik Nr. 3, Rozdział: 2.2, Gazowe kotły kondensacyjne, strona 61 (ceny na zapytanie).
Cennik Nr. 3, Rozdział: 11.1, Wyposażenie dodatkowe regulatora, strona 215
Cennik nr 3. Rozdział 9,2, str. 221 (Regulatory dodatkowych obiegów grzewczych)
Cennik nr 3. Rozdział 1.1, str. 13 (Cennik modułów sieciowych/ internetowych LAN)
Cennik nr.3. Rozdział 1.2, str. 23 (Cennik Modułów BMS/ Modbus KNX)

Materiały

Prospekt KP - Vitocrossal 200 CM2C 2018'01
Dane techniczne Vitocrossal 200 CM2C 75-311kW (04.2022)
Wytyczne projektowe Vitocrossal 2023
Moduł sterowania pompą PM1 (12.2017)

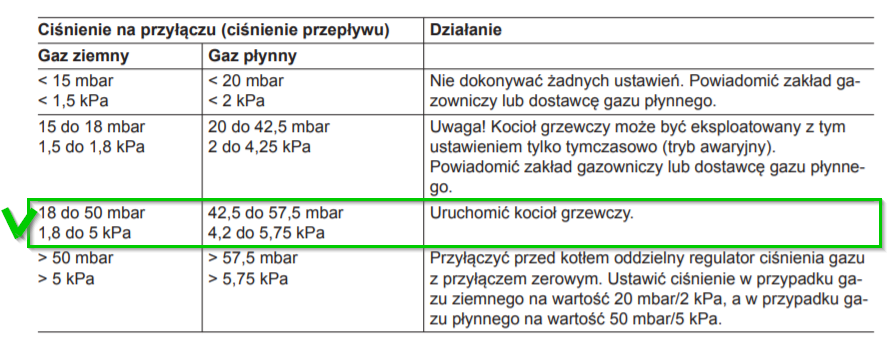

Ciśnienie_gazu_na_przyłączu_CM2C
Jak zadbać o jakość wody grzewczej 08-2021_PL

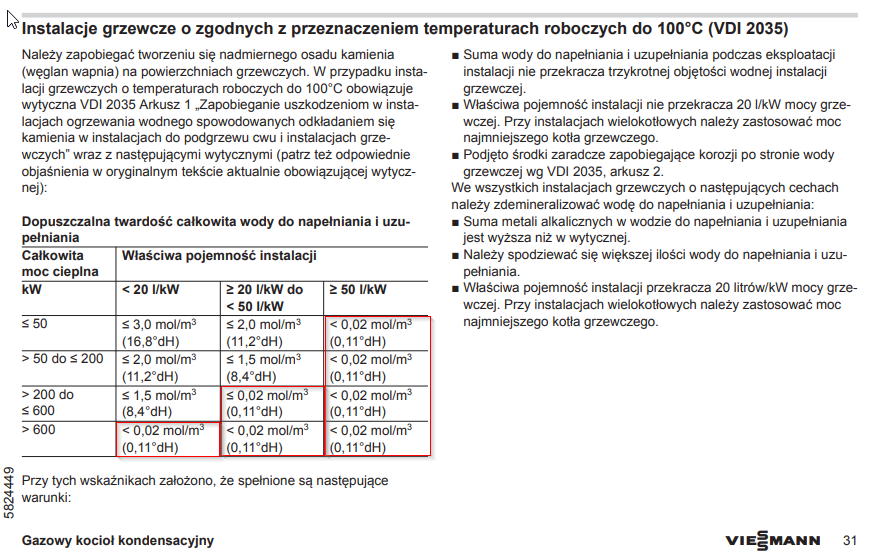

Twardosc_wody_do_napelniania_uzupelnania

Certyfikaty

ERP_label_Vitocrossal_200_CM2C_75kW
Arkusz_danych_zużycia_energii_Vitocrossal_200_CM2C_75-311kW
dz_deklaracja_zgodnosci_neutralizator_n_70_n_210

Rysunki CAD

Rysunki_2D Vitocrossal 200 CM2C_CM3C_75_146kW
Rysunki_2D Vitocrossal 200 CM2C_CM3C_186_311kW
3D_Vitocrossal_200_CM2C_75_146kW
3D_Vitocrossal_200_CM2C_186_311kW

Rysunki REVIT/BIM

VIESSMANN - Vitocrossal 200 CM2C

Schematy

1.Kocioł pojedynczy, obiegi 2x mieszaczowe, CWU (opcjonalnie Vitotrans 222_353) 4802400_03
2.Kocioł pojedynczy (sprzeglo_wymiennik), obiegi 2x mieszaczowe, CWU (opcjonalnie Vitotrans 222_353) 4802401_03
3.Kaskada kotłów, obiegi 2x mieszaczowe, CWU (opcjonalnie Vitotrans 222_353) 4802433_03
4.Kaskada kotłów (sprzeglo_wymiennik), obiegi 2x mieszaczowe, CWU (opcjonalnie Vitotrans 222_353) 4801979_04
Opis_PL_Vitocrossal_200_300_pojedynczy_kocioł
Opis_PL_Vitocrossal_200_300_kaskada

UDT (dokumenty odbioru)

IE Vitocrossal 200 CM2C 75-311kW 2018
DZ deklaracja zgodności Vitocrossal 200 CM2C 75-311kW (02.2018)

Montaż i Serwis

IS_instrukcja_serwisu_Vitotronic_300_CM1I_Vitotronic_100_CC1I_(03.2018)
IM instrukcja montażu Vitocrossal 200 CM2C 75-311kW (05.2019)
IS instrukcja serwisu Vitocrossal 200 CM2C 75-311kW (07.2019)
IM_montaż_zasysu_powietrza_CM2C_7194228
IMiS_Neutralizator_GENO_Neutra (2017).PDF
