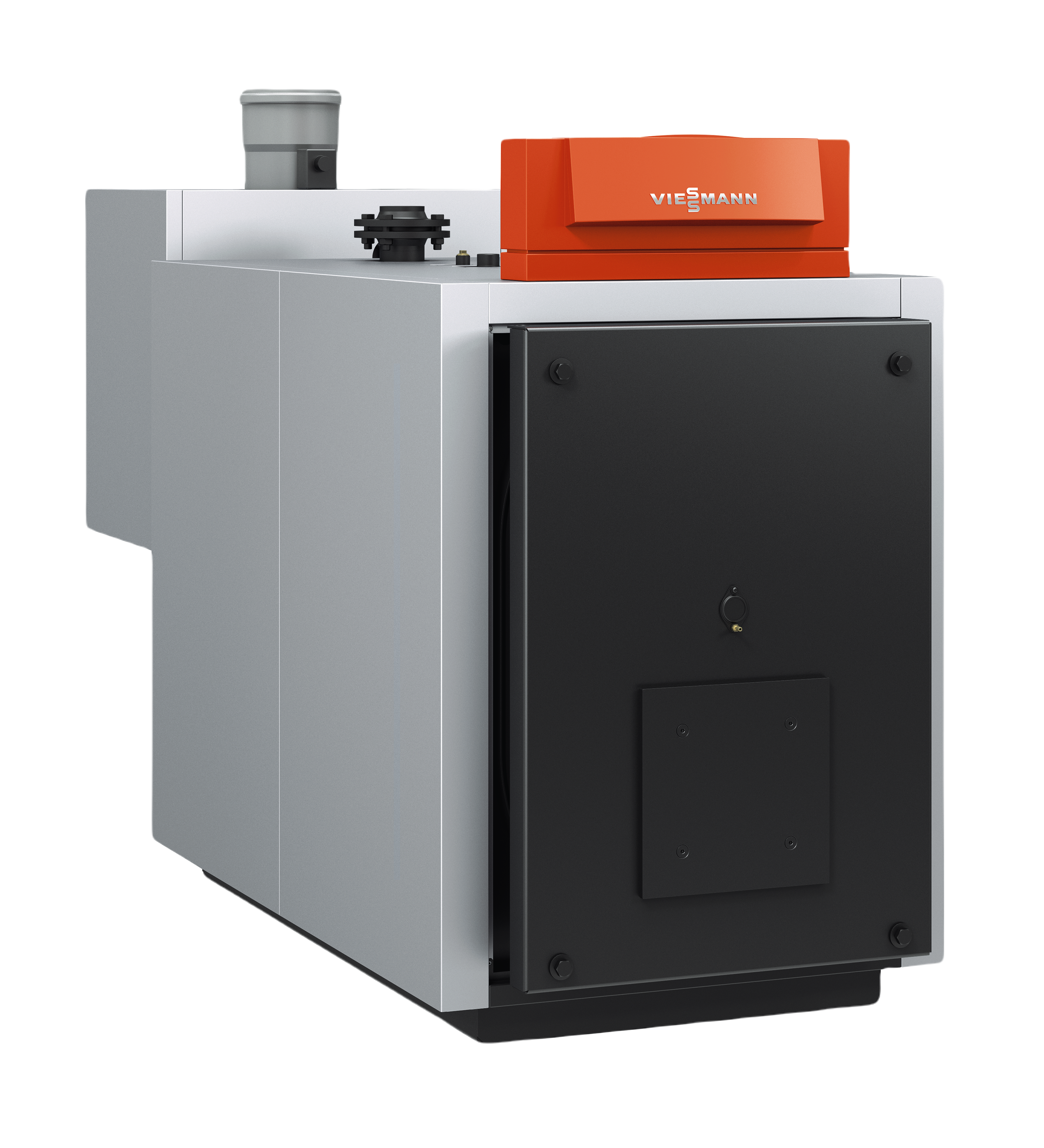

Vitoradial 300-T VR3 101 - 335 kW

Ze względu na zmianę przepisów dotyczących emisji spalin, od 09.2019 firma Viessmann oferuje w sprzedaży tylko wersję kotła bez palnika - w cenniku pozycje oznaczone jako  "drzwi kotła".

Stojący kocioł kondensacyjny, maksymalnie w kaskadzie do 8 szt. kotłów o łącznej mocy 2,68 MW.

  • Możliwość zamontowania palnika olejowego lub gazowego (np. na gaz ziemny GZ słabej jakości z lokalnych złóż).
  • Wymiennik ciepła Inox-Radial do kondensacji gazów opałowych, podnoszący moc bazowego kotła niskotemperaturowego.
  • Kompletny z orurowaniem wymiennika ciepła i pompą, dostosowany do wszystkich mocy cieplnych kotła.
  • Sprawność znormalizowana dla eksploatacji na olej opałowy: 97% (Hs)/103% (Hi).
  • Długie cykle pracy palnika oraz niewiele przerw w pracy dzięki dużej pojemności wodnej chronią środowisko.
  • Ekonomiczna i bezpieczna eksploatacja instalacji grzewczej dzięki cyfrowej regulacji Vitotronic z możliwością komunikacji przez internet lub BMS.
  • Zintegrowany układ rozruchowy Therm-Control ułatwia podłączenie hydrauliczne – dzięki czemu można zrezygnować z pompy mieszającej oraz z podwyższania temperatury wody na powrocie.
  • Konstrukcja króćców umożliwia prostą podmianę za konwencjonalny kocioł niskotemperaturowy - ważne przy modernizacji starych kotłowni.

Typy

VR3

kocioł bez palnika - osobno należy dobrać palnik
101 kW dla 50/30 ( 94 kW przy parametrze tz/tp = 80/60)
129 kW dla 50/30 (120 kW przy parametrze tz/tp = 80/60)
157 kW dla 50/30 (146 kW przy parametrze tz/tp = 80/60)
201 kW dla 50/30 (188 kW przy parametrze tz/tp = 80/60)
263 kW dla 50/30 (245 kW przy parametrze tz/tp = 80/60)
335 kW dla 50/30 (313 kW przy parametrze tz/tp = 80/60)

na osobne zapytanie większe moce:
425 kW dla 50/30 (407 kW przy parametrze tz/tp = 80/60)
545 kW dla 50/30 (522 kW przy parametrze tz/tp = 80/60)

Cenniki

Cennik Nr. 3, Rozdział: 3.1, Kotły kondensacyjne, strona 129 (ceny na zapytanie).
Cennik Nr. 3, Rozdział: 11.1, Wyposażenie dodatkowe regulatora, strona 269.
Cennik nr 1. Rozdział 11.4, str. 581 (Regulatory dodatkowych obiegów grzewczych)
Cennik nr 1. Rozdział 1.1, str. 9 (Cennik modułów sieciowych/ internetowych LAN)
Cennik nr.1. Rozdział 1.3, str. 37 (Cennik Modułów BMS/ Modbus KNX)

Materiały

Prospekt KP - Vitoradial 300-T 2018'10
Dane techniczne Vitoradial 300-T VR3 101-335kW (04.2020)
Wytyczne projektowe Vitoradial 300-T 101-335kW (04.2020)
WP Przykłady instalacji (05.2014)
Moduł sterowania pompą PM1 (12.2017)

Rysunki CAD

Rysunki CAD 2D/3D Vitoradial 300-T VR3 101-335kW

Rysunki REVIT/BIM

VIESSMANN - Vitoradial 300-T

Schematy

4802160_01_scheme_DE
4802159_01_scheme_DE

UDT (dokumenty odbioru)

IE Vitoradial 300-T VR3 moc 101-545kW 2020
DZ_Vitoradial_300-T_101_335kW_(04.2018)_bez_palnika
DZ_Vitoradial_300-T_425-545kW_(04.2018)_bez_palnika

Montaż i Serwis

IS instrukcja serwisu Vitoradial 300-T VR3 (04.2021)
IM instrukcja montazu Vitoradial 300-T VR3 101-335kW (09.2018)
IM IS Vitotronic 300 CM1E Vitotronic 100 CC1E (10.2019)
IM IS Vitotronic 200 CO1E (09.2018)
