NOWOŚĆ

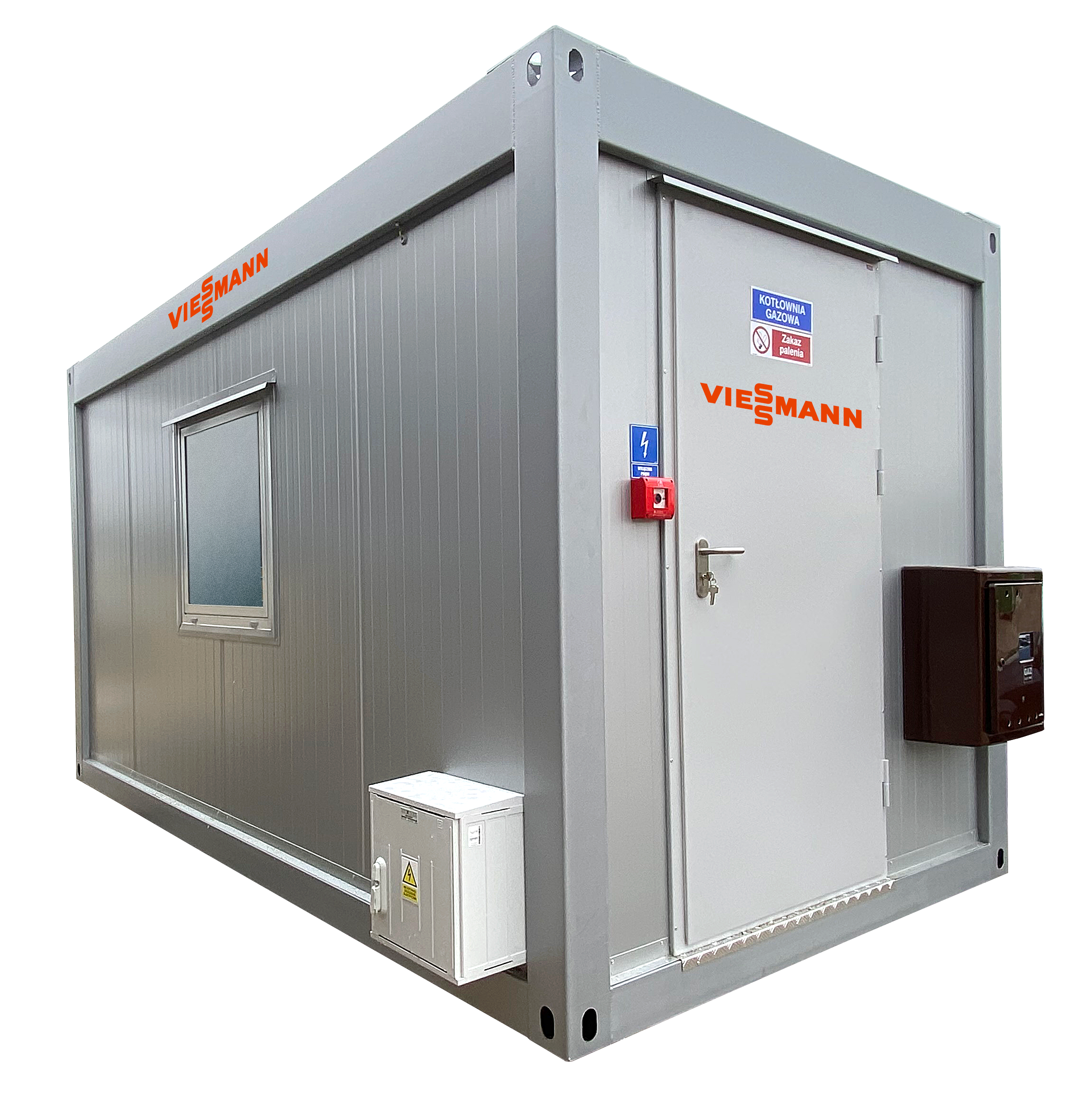

Gazowa Centrala Grzewcza 12 do 396 kW

Gazowa Centrala Grzewcza to kompletna kotłownia z kaskadą 2, 3 lub 4  kotłów Vitodens 200-W B2HA.

Możliwość zastosowania m.in. dla domów wielorodzinnych, obiektów przemysłowych i użyteczności publicznej.

Wyposażenie podstawowe kotłowni GCG:

  • Obudowa wyposażona w drzwi, okno, szafki przyłącze prądu i gazu i inne niezbędne elementy.
  • Kocioł Vitodens 200-W B2HA 60 kW lub 99 kW (na życzenie także inne moce) z Vitotronic 100 HO1B w ilości zależnej od wybranego typu
  • Pompa kotłowa VI PARA 25/1-11 dla każdego kotła kaskady
  • Zawór bezpieczeństwa dla każdego kotła kaskady
  • Naczynie przeponowe dla każdego z kotłów
  • Regulator Vitotronic 300-K MW2B (kaskadowy)
  • Sprzęgło hydrauliczne DN80
  • Ogranicznik minimalnego ciśnienia wody
  • Instalacja detekcji gazu (Gazex)
  • Kominy spalinowo- powietrzne dla każdego z kotłów

Charakterystyka pojedynczego kotła:

  • Sprawność znormalizowana: do 98% (Hs) / 109% (Hi)
  • Ciśnienie robocze max. 4 bar
  • Trwały i wydajny dzięki wymiennikowi ciepła Inox-Radial ze stali nierdzewnej (10 lat gwarancji)
  • Modulowany palnik cylindryczny MatriX zapewnia długi czas użytkowania dzięki siatce MatriX ze stali nierdzewnej – odporny na duże obciążenia termiczne
  • Układ regulacji spalania Lambda Pro Control 2.0 dla wszystkich rodzajów gazu – oszczędność dzięki wydłużeniu czasu między kontrolami do 3 lat, pozwala na bezproblemowe przejście z gazu płynnego na gaz ziemny sieciowy
  • Każdy kocioł posiada wbudowany elektroniczny termostat zabezpieczenia e-STB oraz czujnik przepływu czynnika grzewczego.


W celu otrzymania oferty technicznej lub wsparcia projektowego, prosimy o kontakt z odpowiednim doradcą technicznym projektanta.

https://viessmann-projektant.p...

Typy

GCG 120 2K

12 do 120 kW

GCG 180 3K

12 do 180 kW

GCG 198 2K

20 do 198 kW

GCG 297 3K

20 do 297 kW

GCG 396 4K

20 do 396 kW

Materiały

Viessmann - Dane Techniczne - GCG 120 2K, 180 3K 2021'10'01
Viessmann - Dane Techniczne - GCG 198 2K, 297 3K , 396 4K 2022'12'05
dane_techniczne_vitodens_200_w_b2ha_49_60kw_05_2018
dane_techniczne_vitodens_200_w_b2ha_69_99kw_05_2018 (2)
wytyczne_projektowe_vitodens_200_w_b2ha_49_150kw_05_2018 (2)

Certyfikaty

dz_deklaracja_zgodnosci_vitodens_200_w_49_60kw_07_2021 (1)
dz_deklaracja_zgodnosci_vitodens_200_w_69_99kw_07_2021
erp_etykiety_vitodens_200_w_44_69kw
arkusz_danych_zuzycia_energii_b2ha_80_99kw

Rysunki CAD

Rysunek_CAD_2D_GCG_120_2K_03.2022
Rysunek_CAD_2D_GCG_180_3K_03.2022

Schematy

Schemat GCG 2K SH A1 M2 M3 CWU
Schemat GCG 2K SH A1 M2 M3 CWU

UDT (dokumenty odbioru)

Instrukcja_montażu_serwisu_vitodens_200_w_b2ha_49_60kw_11_2018
imis_vitodens_200_w_b2ha_69_99kw_11_2018
dz_deklaracja_zgodnosci_sprzeglo_hydrauliczne_dn80_vi
dz_deklaracja_zgodnosci_neutralizator_n_70_n_210

Montaż i Serwis

instrukcja_montazu_sprzeglo_modular_49_99kw
Instrukcja_montażu_serwisu_vitodens_200_w_b2ha_49_60kw_5_2023
imis_vitodens_200_w_b2ha_69_99kw_5_2023
