NOWOŚĆ

VITOCAL 250-AH 2,6-13,4

Pompa ciepła powietrze/woda typu Monoblok przeznaczona do pracy hybrydowej z zewnętrzną wytwornicą ciepła (kocioł gazowy lub olejowy).

  • Dostępne urządzenia o napięciach: 230V oraz 400V
  • Dostępne moce dla urządzenia: 12 oraz 13,4 kW (przy A7/W35)

Dokładne charakterystyki pracy pomp ciepła przy zmiennych warunkach zamieszczone zostały w wytycznych projektowych

        • Maksymalna temperatura zasilania do 70°C przy temperaturze zewnętrznej -10°C umożliwia zastosowanie w nowych budynkach jak również przy modernizacji
        • Niskie koszty eksploatacji ze względu na wysoką wartość COP wg EN 14511: do 5,3 przy (A7/W35)
        • Bez konieczności montażu bufora dzięki funkcji Hydro AutoControl
        • Przyjazny dla środowiska, naturalny czynnik chłodniczy R290 o szczególnie niskim GWP wynoszącym 3 (GWP= Global Warming Potential)
        • Komfortowe wykonanie z odwracanym obiegiem, umożliwiającym ogrzewanie i chłodzenie
        • Szczególnie cicha praca jednostki zewnętrznej przy zastosowaniu technologii Advanced Acoustics Design
        • Możliwość połączenia z Internetem przy zintegrowaną sieć WLAN lub łącze serwisowe
        • Obsługa, optymalizacja, konserwacja i serwis za pomocą aplikacji ViCare i Vitoguide
        • Indywidualne sterowanie pomieszczeniem za pomocą komponentów ViCare Smart Climate

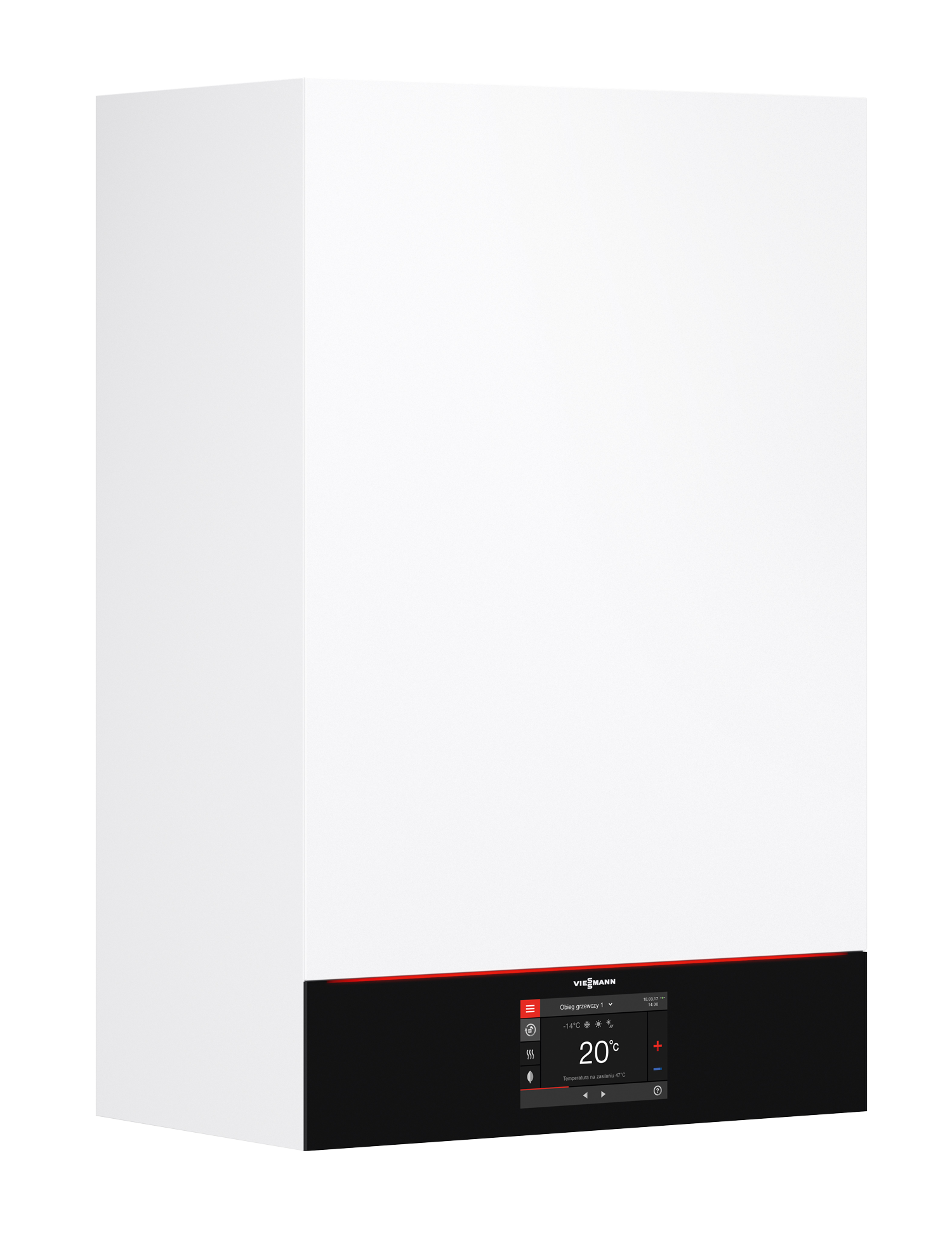

        • Moduł wewnętrzny z regulatorem pogodowym E3, wysokoefektywną pompą obiegową, zaworem 4/3- drogowym CO/CWU/obieg wewnętrzny lub układem hydraulicznym przygotowanym do współpracy z zewnętrzną wytwornicą ciepła
        • Zabudowany bufor 16 l.

        Typy

        230V

        HAWO-M-AC-AF 252.A04
        HAWO-M-AC-AF 252.A06
        HAWO-M-AC-AF 252.A08

        400V

        HAWO-AC-AF 252.A10
        HAWO-AC-AF 252.A13
        HAWO-AC-AF 252.A16
        HAWO-AC-AF 252.A19

        Cenniki

        Cennik 1, Rozdział 5.1: Urządzenia hybrydowe, str. 243
        Cennik 1, Rozdział 1.1: Komunikacja, str. 11
        Cennik Instalatora OZE

        Materiały

        Wytyczne projektowe 250-AH
        Dokumentacja Techniczna

        Kalkulatory doborowe

        01 Kalkulator kosztow ogrzewania na 2024 - 2024-01-05

        Certyfikaty

        011-1W0590 2024 HP Keymark Vitocal x5x-A x5x.A04_08
        EHPAQ
        Certyfikat HP Keymark VC 25x-A 16 und 19 kW EN 011-1W0776 2024
        ErP_ HAWO_M_AC_AF 252.A04
        ErP_HAWO_M_AC_AF 252.A06
        ErP_HAWO_M_AC_AF 252.A08
        ErP HAWO-AC-AF 252.A10
        ErP HAWO-AC-AF 252.A13
        ErP 250_AH_ HAWO_AC_AF 252.A19
        ErP Vitocal 250-AH_HAWO_AC_AF_252.A16
        Deklaracja Zgodności
        Deklaracja zgodności

        Karta produktu

        Karta Produktu M_AC_AF 04_08_
        Karta Produktu Vitocal 250-AH 10_13
        Karta Produktu 16_19
        Dokumentacja techniczna 04
        Dokumentacja techniczna A06
        Dokumentacja techniczna A08
        Dokumentacja techniczna A10
        Dokumentacja techniczna A13
        Dokumentacja techniczna A16
        Dokumentacja techniczna A19

        Schematy

        Przeglądarka schematów (w wyszukiwarce należy wpisać: Vitocal 250-AH)
        Viessmann - Uklady hybrydowe - 2023'12'21A (1)
        Viessmann - Przyklady Instalacji PC - 2024'04
        Schemat przyłącza i okablowania 02_2024

        Montaż i Serwis

        Viessmann - skrocona instrukcja montazu pomp ciepla Vitocal-A (prospekt DIN) 2023'06'12 (1)
        Instrukcja montazu i serwisu 250-AH 01_2024
        Instrukcja serwisowa 06_2024
        Instrukcja montazu i serwisu 01_2024
        Instrukcja Obsługi 06_2022
