5 LAT GWARANCJI

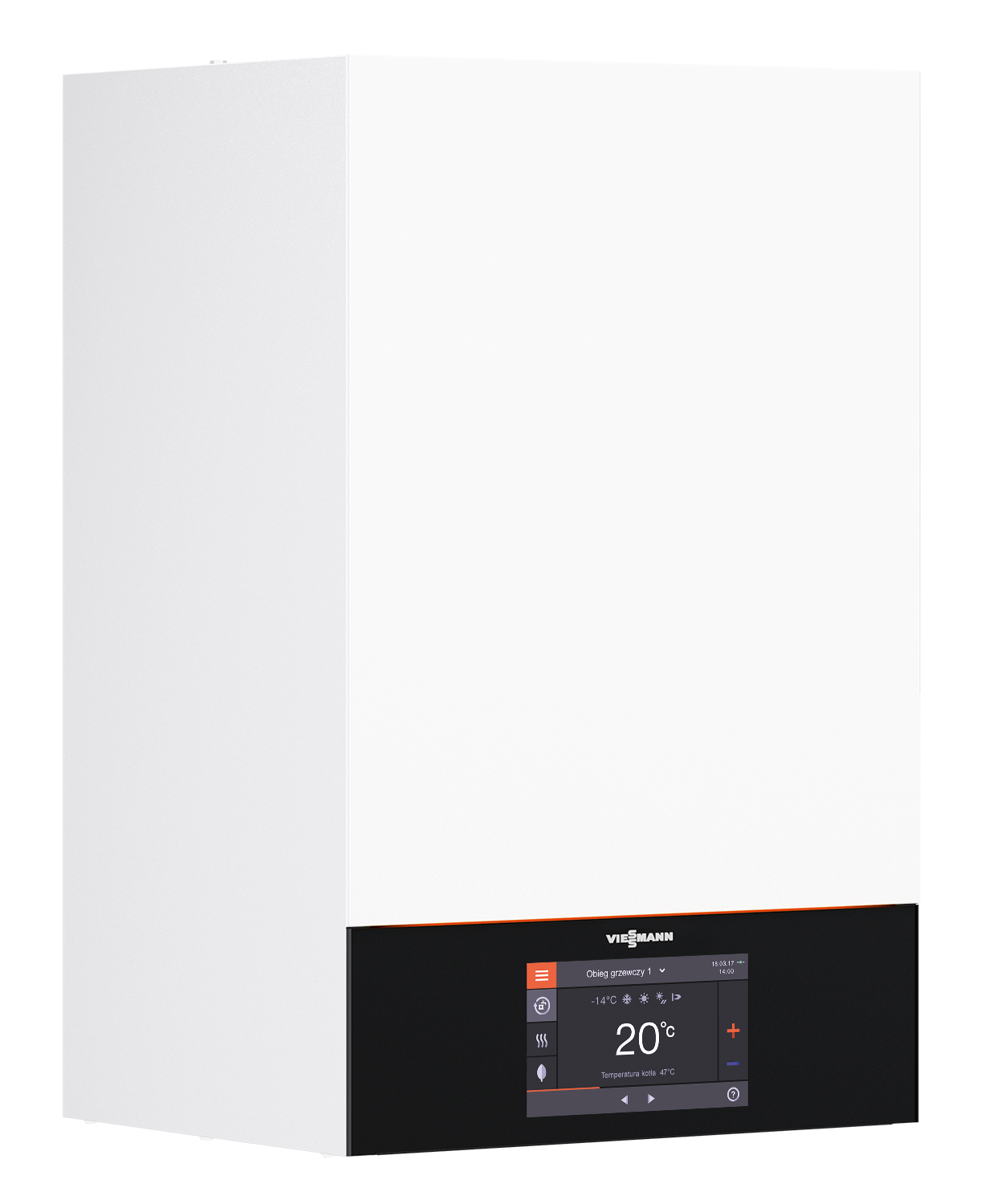

Vitodens 200-W B2HF 1,9 - 32 kW

NOWOŚĆ !

Wiszący, gazowy kocioł kondensacyjny Vitodens 200-W z regulatorem E3 :

  • Kompaktowe wymiary 36x45x70cm
  • Praca w trybie pogodowym lub stałotemperaturowym do wyboru przy uruchomieniu kotła.
  • Panel regulatora przestawny pomiędzy dołem a górą kotła / ułatwienie przy nietypowych miejscach montażu
  • Możliwość pracy z dowolnym zbiornikiem wężownicowym c.w.u. poprzez wbudowaną pompę co/cwu oraz wbudowany zawór przełączny co/cwu
  • Automatyka umożliwia łatwą rozbudowę systemu grzewczego :
    • Praca ze sprzęgłem hydraulicznym lub bez (zależnie od max. przepływu obliczeniowego w instalacji c.o.)
    • Możliwość sterowania 1x obiegiem grzewczym bezpośrednim (np. pompa grzejnikowa) - w przypadku sprzęgła wymagany dodatkowy moduł EM-P1
    • Możliwość sterowania do max. 3x obiegiem mieszaczowym (np: trzy strefy podłogowe, osobne na każdej kondygnacji) - wymagany dodatkowy moduł EM-.... na każdym mieszaczu Viessmann (montaż modułu naścienny EM-M1 lub montaż na mieszaczu EM-MX)
    • Możliwość sterowania obiegiem solarnym poprzez moduł EM-S1
    • Wbudowana komunikacja serwisowa WLAN
    • Wbudowany moduł Wi-Fi Vitoconnect 100 OPTO2 (możliwość nadzoru kotła przez aplikację "ViCare" / smartfon z systemem Android 5.0 lub iOS 10)
    • Maksymalnie 2x sterownik pokojowy Vitotrol 200-E (kablowe podłączenie poprzez szynę PlusBus)
  • Wbudowany zawór bezpieczeństwa DN15, 3 bar oraz naczynie przeponowe c.o.
  • Modulacja nawet w zakresie 6 - 100% (1,9 - 32kW)
  • Sprawność znormalizowana do : 98% (Hs) / 109% (Hi)
  • Wymiennik ciepła Inox-Radial (10 lat gwarancji) + nowy palnik cylindryczny MatriX -Plus ze stali szlachetnej
  • System nadzoru jakości spalania Lambda Pro Plus
  • Prosta obsługa za pomocą intuicyjnego podświetlanego kolorowego wyświetlacza dotykowego, wyposażonego w ekran 7" LCD z menu kontekstowym oraz systemem informacji świetlnej Lightguide (system diod LED)


Regulator pogodowy umożliwia trzy strategie sterowania instalacją :

  • 1) Tryb pogodowy :

Sterowanie zmienną temperaturą zależnie od pogody dla maksymalnie 4 obiegów grzewczych : 3 x z mieszaczem i 1x bez mieszacza. Korekta parametru zasilania z termostatów pokojowych typu Vitotrol 200-E i 300-E. Sterowanie zewnętrzne jeżeli automatyka jest w trybie pogodowym realizowane jest dodatkową zworką [wtyczka 96], można zrealizować za jej pomocą : całkowite blokowanie kotła, wymuszanie pracy palnika lub wymuszanie pracy pompy cyrkulacyjnej.

  • 2) Tryb stałotemperaturowy podstawowy / ustawione 2 różne temperatury zasilania - zmieniane z termostatu pokojowego

Realizowany na regulatorze pogodowym, możliwy po zakodowaniu przy pierwszym uruchomieniu kotła. W tym trybie do kotła jest podłączony termostat pokojowy typu ON-OFF [wtyczka 96], w automatyce zadajemy 2 różne temperatury zasilania instalacji - dzienną i nocną. Termostat przełącza między trybami pracy według ustawionych godzin i dni. Przygotowanie ciepłej wody użytkowej jest realizowane niezależnie od ogrzewania. Kocioł pozwala na zasilanie tylko jednego obiegu bezpośredniego.

  • 3) Tryb stałotemperaturowy rozszerzony do 3 obiegów / ustawione 3 różne temperatury zasilania - zmieniane z regulatora kotła

Realizowany na regulatorze pogodowym, możliwy po zakodowaniu przy pierwszym uruchomieniu kotła.

W tym trybie zadajemy w automatyce kotła trzy temperatury zasilania instalacji - dzienna, nocna, komfort (dla każdego obiegu osobno), a ustawiony wewnętrzny zegar w regulatorze (bez udziału termostatu ściennego) przełącza między trybami pracy z tymi predefiniowanymi temperaturami zasilania instalacji. Przygotowanie ciepłej wody użytkowej jest realizowane niezależnie od ogrzewania. Kocioł pozwala na zasilanie maksymalnie 3 obiegów grzewczych : 2 x z mieszaczem i 1x bez mieszacza. Termostat pokojowy [wtyczka 96] nieaktywny.

Typy

B2HF

1-funkcyjny do współpracy z osobnym zbiornikiem
zakresy mocy :
1,9 - 11 kW (moc na cwu 17,3 kW)
1,9 - 19 kW (moc na cwu 17,3 kW)
1,9 - 25 kW (moc na cwu 22,7 kW)
1,9 - 32 kW (moc na cwu 29,1 kW)

Cenniki

Cennik Nr 1. Rozdział: Gazowe kotły kondensacyjne 2.2, strona 73
Cennik Instalatora str. 17
Cennik Vitoset Rozdział Systemy odprowadzania spalin powietrzno–spalinowe str. 193
Cennik Nr 1, Rozdział: System spalin do kotłów kondensacyjnych 9.1, strona 441
Cennik Nr 1 Rozdział 10 Pojemnościowe podgrzewacze wody str. 467

Materiały

WP_wytyczne_projektowe_Vitodens_200_W_B2HF_222_W_B2LF_222_F_B2TF_B2SF_242_F_B2UF_(04.2022)
Prospekt Vitodens 200-W (B2HE) 01.2022
Konfiguracja kotła Vitodens 200-W B2HE/B2HF i zbiornik Vitocell 100-W 120L

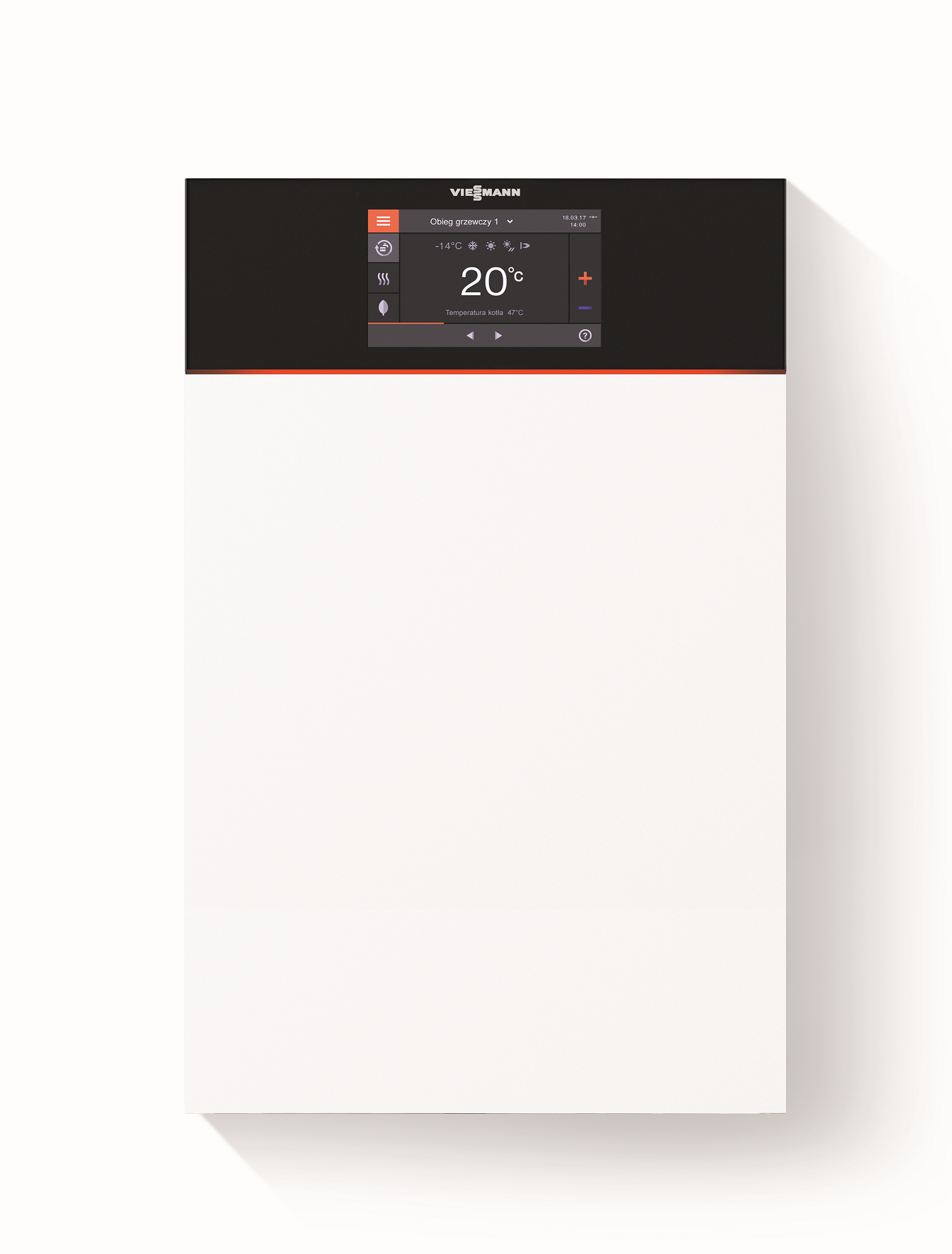

Vitodens 200-W regulator na górze
Pompa obiegowa B2HE/B2HF -> UPM3 15-75
Zbiornik INOX Vitocell 200-V 140L dedykowany do Vitodens (10'2020)
IO Instrukcja obsługi grzałki 1500W do zbiornika INOX Vitocell 200-V (10'2020)
Jak zadbać o jakość wody grzewczej 08-2021_PL
System spalinowy do gazowych kotłów kondensacyjnych do 150,0 kW 9.2022

Kalkulatory doborowe

Kalkulator doboru podgrzewacza Vitocell do kotła 1-funkcyjnego Vitodens (01.2020)

Certyfikaty

ERP_Arkusz_zuzycia_energii_B2HE
ERP_Label_B2HE_11kW
ERP_Label_B2HE_19kW
ERP_Label_B2HE_25kW
ERP_Label_B2HE_32kW
Karta_efektywnosci_zuzycia_energii_Vitodens_200-W_B2HF_11-32kW_(01.2020)
ERP_Label_Vitodens_200-W_B2HF_11kW
ERP_Label_Vitodens_200-W_B2HF_19kW
ERP_Label_Vitodens_200-W_B2HF_25kW
ERP_Label_Vitodens_200-W_B2HF_32kW
Deklaracja zgodności B2HF.PDF
Deklaracja zgodności Vitocel 200-V 140 l
Atest higieniczny PZH Vitocell 200-V 140 l
Deklaracja zgodnosci Grzałki do Vitocell 200-V 140 l
Atest Higieniczny PZH Grzałka do Vitocell 200-V 140 l

Rysunki CAD

CAD_Vitodens_200-W_B2HF_11-32kW

Rysunki REVIT/BIM

VIESSMANN - Vitodens 200-W B2HF
VIESSMANN - Vitocell 100-W (CUG) 100 L
VIESSMANN - Vitocell 100-W (CUGA.CUGA-A) 120-150 L

Schematy

Schematy nowej automatyki E3 dla Vitodens 200-W 222-W 222-F 242-F (01'2020)

Montaż i Serwis

Instrukcja montażu i serwisu Vitodens 200-W B2HF 1,9-32kW CZB (06.2022)
Tryby pracy modułu obsługowego nowych kotłów Vitodens S2 (01.2020)
IM_klapa_zwrotna_spalin_do systemów_LAS_nr_7438858
IMIS_instrukcja_montazu_serwisu_B2HF_11-32kW_wyswietlacz_7_(05.2022)
IMIS_instrukcja_montazu_serwisu_B2HF_11-32kW_wyswietlacz_3,5"(07.2020)

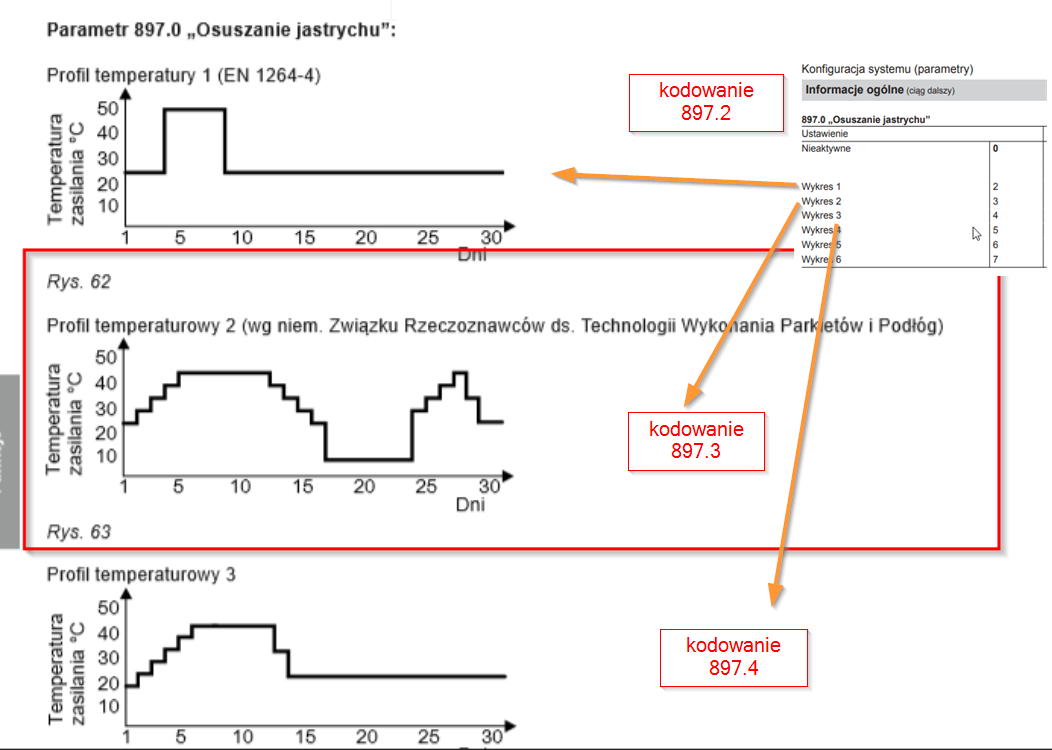

B2HF_popularne_profile_osuszania_jastrychu
Przyłącza_schemat_EM_M1_MX.PDF
IMIS_montaż_moduł_pompowy_EM-P1_(05.2020).PDF
IMIS_montaż_moduł_mieszaczowy_EM-M1_EM-MX_(01.2020).PDF
Instrukcja obsługi dla użytkownika instalacji grzewczej VITODENS 200-W/222-W/222-F/242-F 07.2022
