5 LAT GWARANCJI

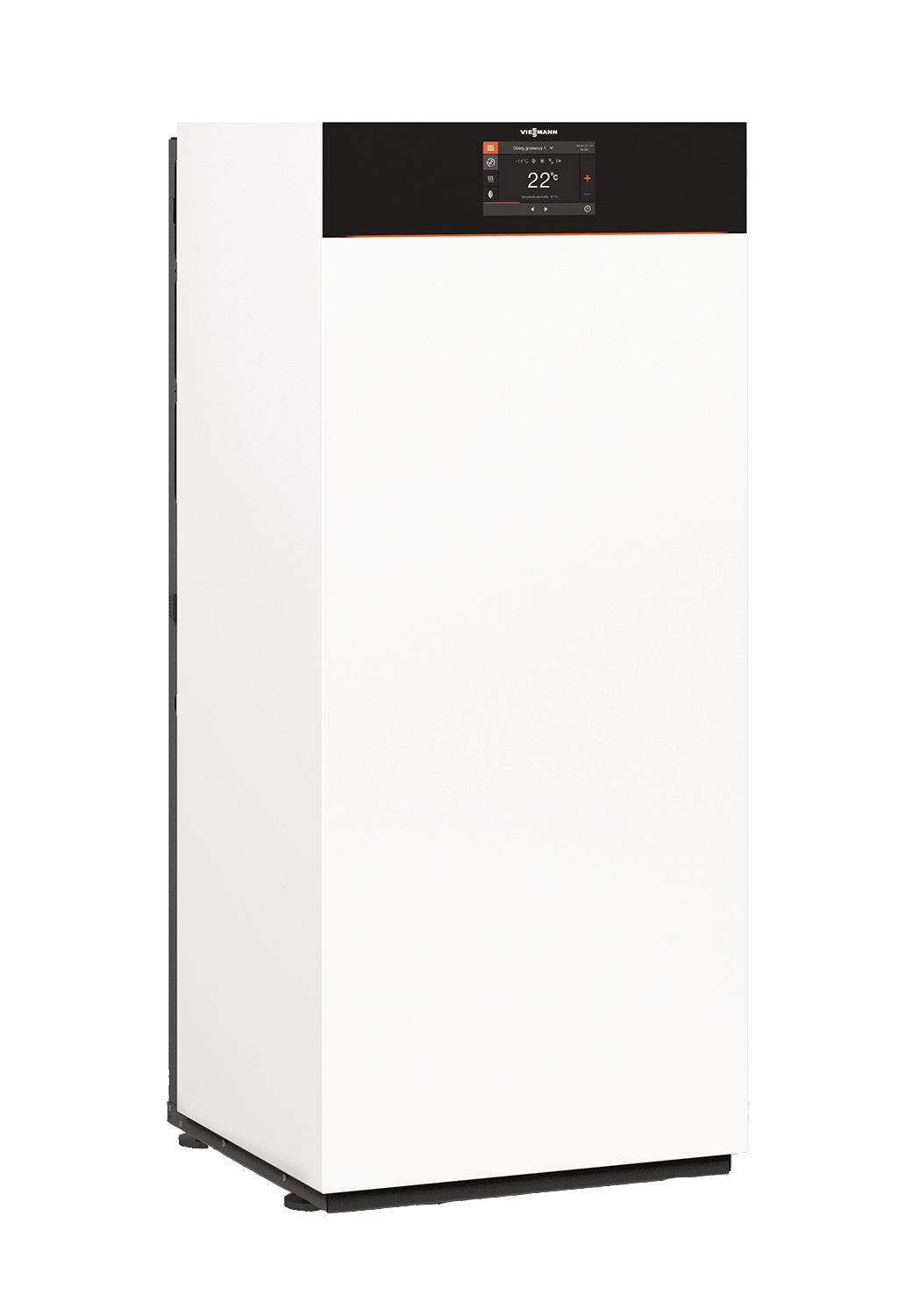

Vitodens 222-F B2TF 1,9 - 32kW / Woda miękka

NOWOŚĆ !

Stojący, gazowy kocioł kondensacyjny Vitodens 222-F ze zintegrowanym zasobnikiem ze stali emaliowanej 100l, z regulatorem E3 :

    • Kompaktowe wymiary dł. x szer x wys = 60x60x140 cm i możliwość zabudowy po bokach umożliwiają łatwe ulokowanie kotła w przestrzeni mieszkalnej oraz umożliwiają montaż niemal w każdym dowolnym miejscu (patrz przepisy szczegółowe), a cała obsługa serwisowa odbywa się od przodu urządzenia
    • Zasobnik cwu (emaliowany) ładowany warstwowo poprzez zamontowany fabrycznie wymiennik płytowy ze stali nierdzewnej.
    • Praca w trybie pogodowym lub stałotemperaturowym do wyboru przy uruchomieniu kotła.
    • Możliwość pracy z wbudowaną (zestaw fabryczny) lub dowolną zewnętrzną pompą cyrkulacyjną ciepłej wody.
    • Automatyka umożliwia łatwą rozbudowę systemu grzewczego :
      • Praca ze sprzęgłem hydraulicznym lub bez (zależnie od max. przepływu obliczeniowego w instalacji c.o.)
      • Możliwość sterowania 1x obiegiem grzewczym bezpośrednim (np. pompa grzejnikowa) - w przypadku sprzęgła wymagany dodatkowy moduł EM-P1
      • Możliwość sterowania  max. 3 obiegami mieszaczowymi (np: trzy strefy podłogowe, osobne na każdej kondygnacji) i jednym bezpośrednim
        - wymagany dodatkowy moduł EM-.... na każdym mieszaczu Viessmann (montaż modułu naścienny EM-M1 lub montaż na mieszaczu EM-MX)
      • Wbudowana komunikacja serwisowa WLAN
      • Wbudowany moduł Wi-Fi Vitoconnect 100 OPTO2 (możliwość nadzoru kotła przez aplikację "ViCare" / smartfon z systemem Android 5.0 lub iOS 10)
      • Maksymalnie 2x sterownik pokojowy Vitotrol 200-E (kablowe podłączenie poprzez szynę PlusBus)
    • Wbudowany zawór bezpieczeństwa c.o. DN15, 3 bar oraz naczynie przeponowe c.o. 18L
    • Modulacja nawet w zakresie 6 - 100% (1,9 - 32kW)
    • Sprawność znormalizowana do : 98% (Hs) / 109% (Hi)
    • Wymiennik ciepła Inox-Radial (10 lat gwarancji) + nowy palnik cylindryczny MatriX -Plus ze stali szlachetnej
    • System nadzoru jakości spalania Lambda Pro Plus
    • Prosta obsługa za pomocą intuicyjnego podświetlanego kolorowego wyświetlacza dotykowego, wyposażonego w ekran 7" LCD z menu kontekstowym oraz systemem informacji świetlnej Lightguide (system diod LED)





    Typy

    B2TF

    kompaktowy, wbudowany zasobniki warstwowy 100 L
    Polecany do zastosowania przy wodzie miękkiej / średnio twardej < 20 dH

    1,9 - 19 kW (22 kW dla podgrzewu c.w.u.)
    1,9 - 25 kW (28,7 kW dla podgrzewu c.w.u.)
    1,9 - 32 kW (33,9 kW dla podgrzewu c.w.u.)

    Cenniki

    Cennik Nr 1 Rozdział 3.2 Gazowe kompaktowe kotły kondensacyjne str.: 187
    Cennik Instalatora str. 20
    Cennik Vitoset Rozdział Systemy odprowadzania spalin powietrzno–spalinowe str. 193
    Cennik Nr 1, Rozdział: System spalin do kotłów kondensacyjnych 9.1, strona 441

    Materiały

    WP_wytyczne_projektowe_Vitodens_200-W_B2HF_222-W_B2LF_222-F_B2TF_B2SF_242-F_B2UF_(04.2020)
    Prospekt Vitodens 222-F (B2TE i B2SE) 01.2022

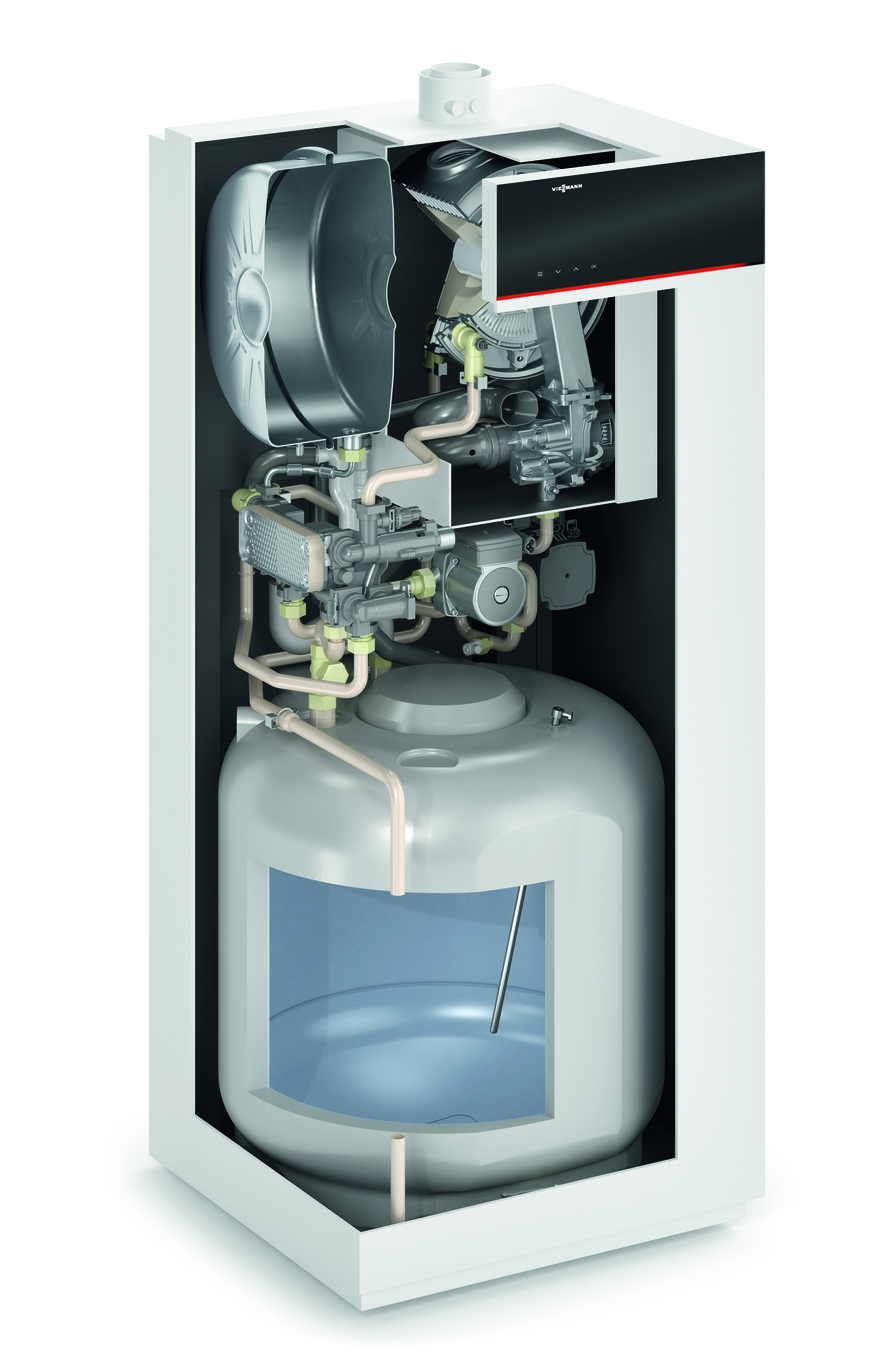

    Przekrój Vitodens 222-F B2TF

    Kalkulatory doborowe

    Kalkulator doboru kotła kompaktowego 01.2020

    Certyfikaty

    deklaracja zgodności B2TF.PDF
    Atest PZH Vitodens 111-F 222-F 242-F (11.2019)
    Arkusz_danych Vitodens 222 F B2TF
    7722323_Produktlabel_B2TF_19
    7722324_Produktlabel_B2TF_25
    7722325_Produktlabel_B2TF_32

    Schematy

    Schematy nowej automatyki E3 dla Vitodens 200-W 222-W 222-F 242-F (01'2020)

    Montaż i Serwis

    Instrukcja montażu i serwisu Vitodens_222-F B2TEF1,9-32kW (06.2022)
    IO_Instrukcja_Obsługi_regulator_pogodowy_E3 (07.2022)
