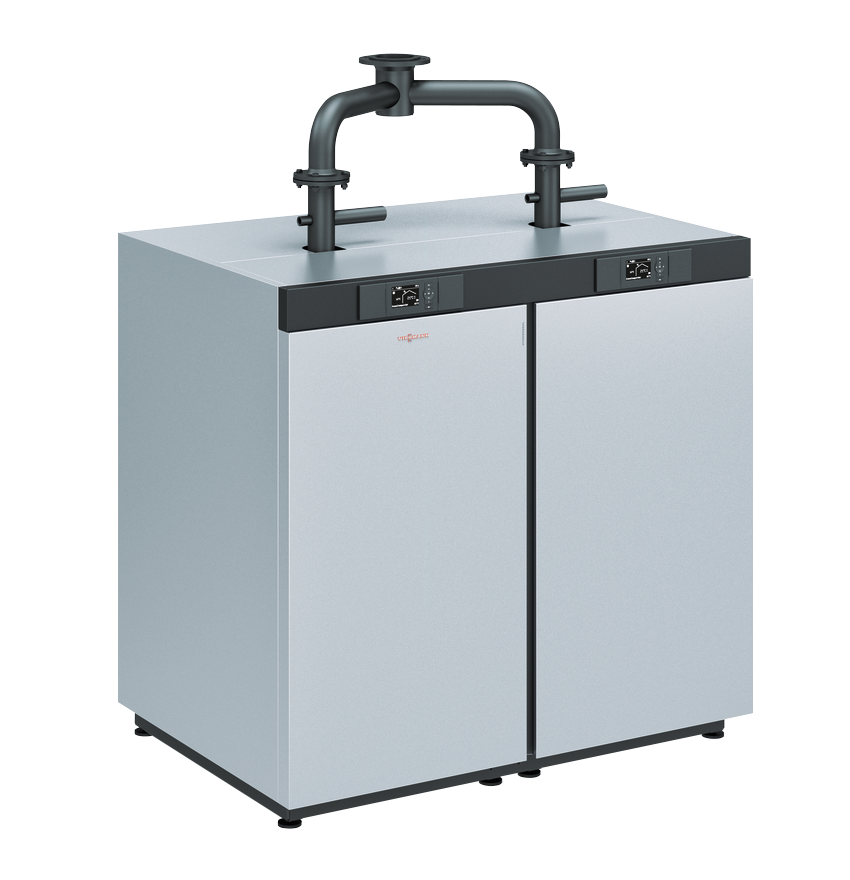

Vitocrossal 100 CIB 75 - 636 kW

Gazowy stojący kocioł kondensacyjny 75 do 318 kW, dostępny także jako kocioł podwójny 240 do 636 kW w jednej obudowie, lub zwykła kaskada do 4 szt. kotłów o łącznej mocy 1,27 MW.

  • Palnik na gaz ziemny typu E / LL  (palnik przystosowany do gazu ziemnego z udziałem paliwa wodorowego w wysokości do 20%. H2 Ready 20 %)
  • Wbudowany czujnik ciśnienia minimalnego wody grzewczej
  • Duża trwałość i wysokie bezpieczeństwo eksploatacji dzięki odpornym na korozję powierzchniom wymiany ciepła Inox-Crossal wykonanym ze stali nierdzewnej
  • Palnik cylindryczny MatriX z systemem regulacji spalania Lambda Pro Control do ekologicznej eksploatacji w zakresie modulacji od 20 do 100%
  • Znormalizowana sprawność do 98 % (Hs)/109 % (Hi)
  • Niska emisja zanieczyszczeń podczas spalania dzięki regulatorowi spalania z funkcjami stałej autokalibracji i adaptacji do gazu
  • Wyjątkowo cicha praca
  • Ergonomiczny i kompaktowy, idealny w trudnych warunkach ustawiania
  • Łatwe wstawienie do pomieszczenia technicznego dzięki wstępnie zamontowanym rolkom
  • Możliwość wyboru eksploatacji z zasysaniem powietrza do spalania z zewnątrz lub z pomieszczenia technicznego
  • Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym

UWAGA PROJEKTANCI :

Kocioł nie ma wymogu stosowania minimalnego przepływu, tym samym sprzęgło hydrauliczne i pompa kotłowa nie są wymagane.

Zabezpieczenia przez wzrostem temperatury, czyli termostat kotła TR oraz ogranicznik temperatury maksymalnej STB są integralną częścią automatyki kotła.



Typy

CIB

16 - 75 kW (69 kW dla parametru tz/tp = 80/60)
16 - 80 kW (74 kW dla parametru tz/tp = 80/60)
32- 120 kW (110 kW dla parametru tz/tp = 80/60)
32 - 160 kW (146 kW dla parametru tz/tp = 80/60)
48 - 200 kW (184 kW dla parametru tz/tp = 80/60)
48 - 240 kW (220 kW dla parametru tz/tp = 80/60)
64 - 280 kW (258 kW dla parametru tz/tp = 80/60)
64 - 318 kW (291 kW dla parametru tz/tp = 80/60)

CIB

Kocioł podwójny
32- 240 kW (220 kW dla parametru tz/tp = 80/60)
32 - 320 kW (292 kW dla parametru tz/tp = 80/60)
48 - 400 kW (368 kW dla parametru tz/tp = 80/60)
48 - 480 kW (440 kW dla parametru tz/tp = 80/60)
64 - 560 kW (516 kW dla parametru tz/tp = 80/60)
64 - 636 kW (582 kW dla parametru tz/tp = 80/60)

Cenniki

Cennik Nr. 3, Rozdział: 2.1 Gazowe kotły kondensacyjne, strona 29 (ceny na zapytanie).
Cennik Nr. 3, Rozdział: 11.1, Wyposażenie dodatkowe regulatora, strona 215
Cennik nr 3. Rozdział 9,2, str. 221 (Regulatory dodatkowych obiegów grzewczych)
Cennik nr 3. Rozdział 1.1, str. 13 (Cennik modułów sieciowych / internetowych LAN)
Cennik nr.3. Rozdział 1.2, str. 23 (Cennik Modułów BMS/ Modbus KNX)

Materiały

DT dane techniczne Vitocrossal 100 CIB 75-636kW (04.2023)
Wytyczne projektowe kotły Vitocrossal 2023
Vitocrossal 100 CIB Pojedyńczy kocioł -> model
Vitocrossal 100 CIB Zestaw podwójny -> model
Vitocrossal 100 CIB przekrój -> model
Jak zadbać o jakość wody grzewczej 08-2021_PL
Viessmann-KP-Vitocrossal-100-CIB_2021_07

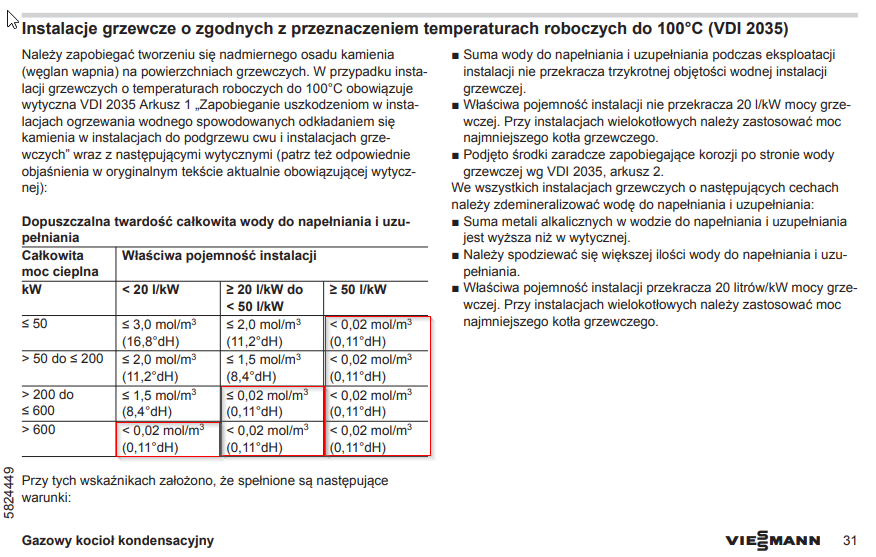

Twardosc_wody_do_napelniania_uzupelnania

Certyfikaty

Tabela_zbiorcza_ERP_Vitocrossal_CIB_75-320kW_(05.2019)
ERP_Label_Vitocrossal_CIB_75kW.PDF
dz_deklaracja_zgodnosci_neutralizator_n_70_n_210
20210517_VI Deklaracja producenta maks. H2 w gazie.docx

Rysunki CAD

Rzuty_Cad_2D_Vitocrossal_CIB_240-320kW_Dublet
Rzuty_Cad_2D_Vitocrossal_CIB_400-480kW_Dublet
Rzuty_Cad_2D_Vitocrossal_CIB_560-636kW_Dublet
Model_3D_Vitocrossal_CIB_240-320kW_Dublet
Model_3D_Vitocrossal_CIB_400-480kW_Dublet
Model_3D_Vitocrossal_CIB_560-640kW_Dublet
Rzuty_Cad_2D_Vitocrossal_CIB_75-80kW
Rzuty_Cad_2D_Vitocrossal_CIB_120-160kW
Rzuty_Cad_2D_Vitocrossal_CIB_200-240kW
Rzuty_Cad_2D_Vitocrossal_CIB_280-320kW
Model_3D_Vitocrossal_CIB_75-80kW
Model_3D_Vitocrossal_CIB_120-160kW
Model_3D_Vitocrossal_CIB_200-240kW
Model_3D_Vitocrossal_CIB_280-320kW

Rysunki REVIT/BIM

VIESSMANN - Vitocrossal 100 CIB
VIESSMANN - Vitocrossal 100 CIB (Podwójny)

Schematy

Kocioł pojedynczy, obiegi: 1x bezpośredni, 2x mieszaczowe, CWU
Kocioł podwójny, obiegi: 1x bezpośredni,2x mieszacz, CWU 4801822_02
Kaskada dwóch kotłów, obiegi: 2x mieszaczowe, CWU 4802401_01
Opis_PL_Vitocrossal_100_podwójny_kocioł
Opis_PL_Vitocrossal_100_pojedynczy_kocioł

UDT (dokumenty odbioru)

IE_instrukcja_eksploatacji_Vitocrossal_CIB_75-318kW_240-636kW_(08.2021)
Deklaracja_zgodności_Vitocrossal_CIB_75-320kW_05.2021

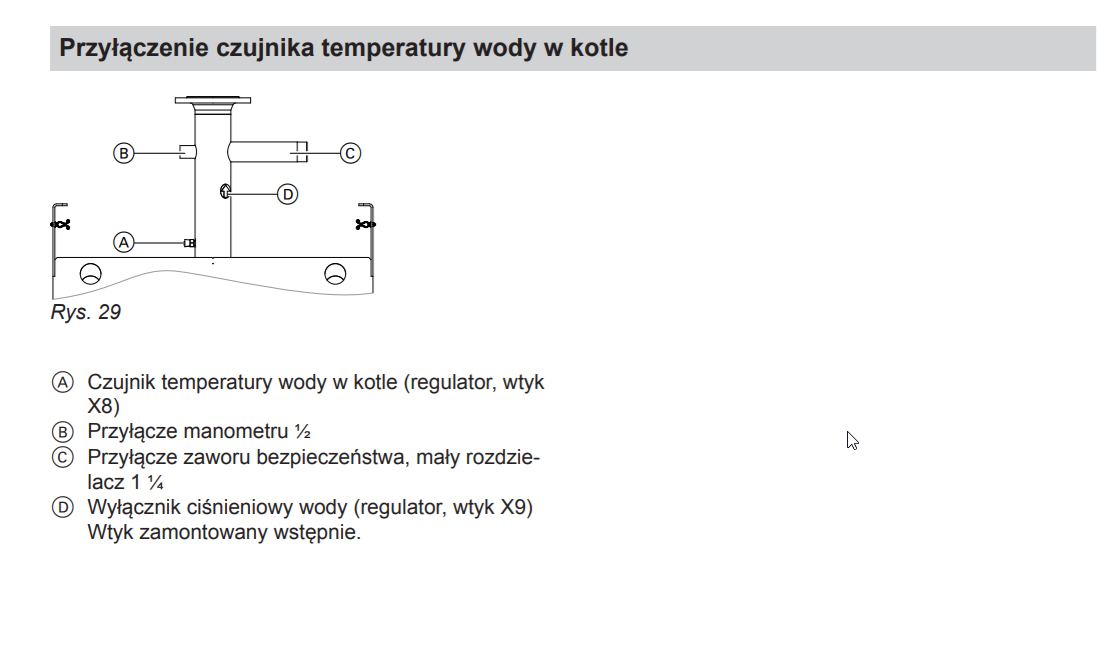

Przyłącza_zabezpieczeń_rura_zasilania_CIB

Montaż i Serwis

IMIS_instrukcja_montaż_serwis_regulatory_GC7B_MW1B_Vitocrossal_CIB_75-636kW_(11'2018)
Instrukcja Obsługi -> regulatory Vitotronic 100 GC7B oraz Vitotronic 300-K MW1B
Instrukcja Obsługi Vitotronic GC7B -> kocioł Vitocrossal 100
IM_inst_montażu_Vitocrossal_CIB_pojedyńczy_75-318kW_(05'2021)
IM_inst_montażu_Vitocrossal_CIB_podwójny_240-636kW_(05'2021).PDF
IS_inst_serwisu_Vitocrossal_CIB_75-318kW_240-636kW_(05'2021).PDF
IM_zestaw_zasysu_powietrza_Vitocrossal_100_CI_75_636_(02.2017)
IMiS_Neutralizator_GENO_Neutra (2017).PDF
