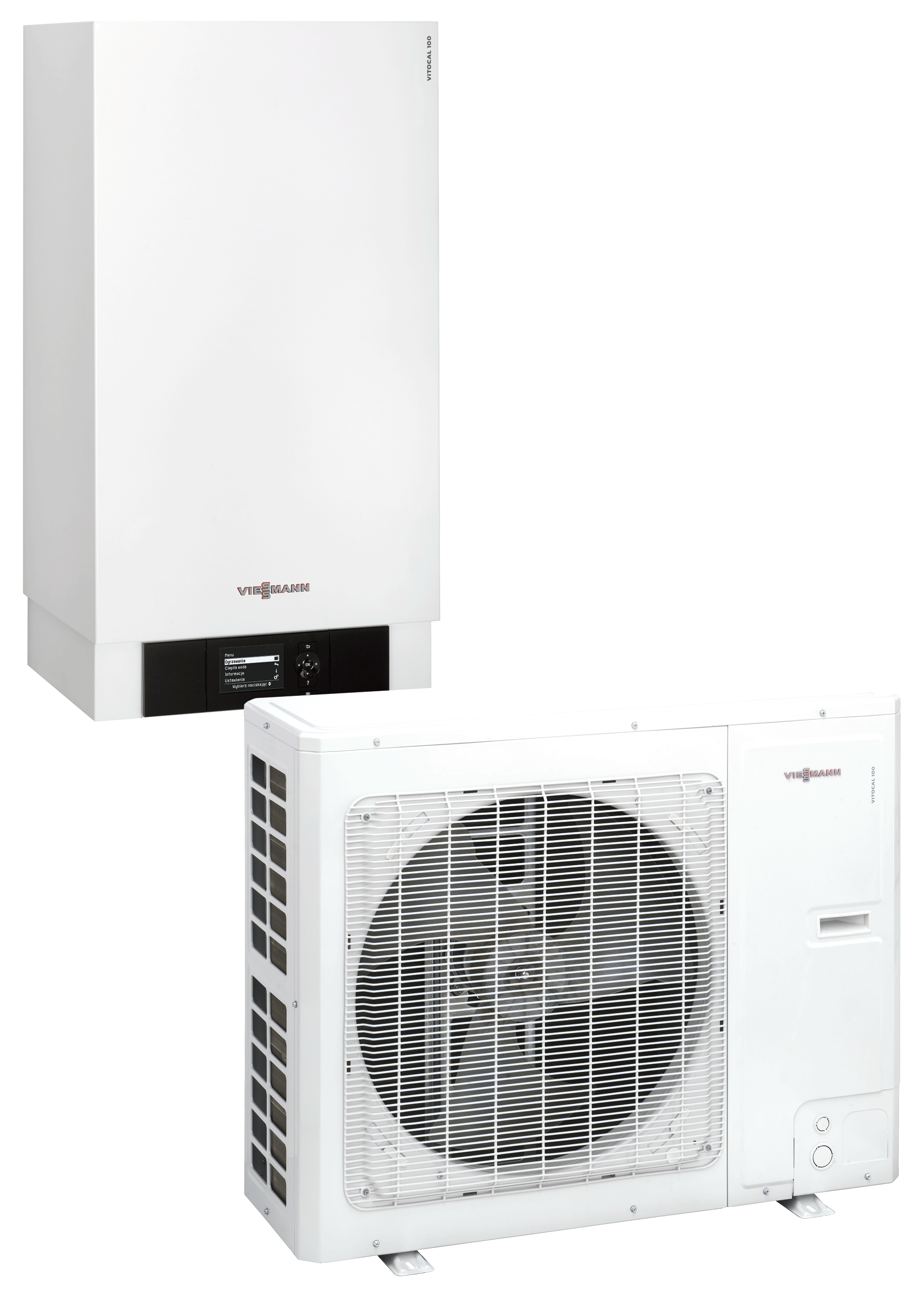

Vitocal 100-S 3,2 - 17,1 kW

Pompa ciepła powietrze/woda typu Split. Urządzenie pracuje z regulacją mocy przez inwerter DC zapewniając wysoką sprawność przy obciążeniach częściowych. Możliwość grzania lub chłodzenia przez pompę ciepła.

  • Dostępne urządzenia o napięciach: 230 i 400V
  • Dostępne moce dla urządzenia 230V : od 4,54 do 15,5 kW (przy A7/W35)
  • Dostępne moce dla urządzenia 400V: od 11,5 do 15,74 (przy A7/W35)

Dokładne charakterystyki pracy pomp ciepła przy zmiennych warunkach zamieszczone zostały w wytycznych projektowych.

  • Praca do –22°C temperatury zewnętrznej
  • Maksymalna temperatura na zasilaniu: do 55°C
  • Możliwość budowy kaskady urządzeń dla max. 5 pomp Vitocal
  • Dodatkowe funkcje :
    • Sterowanie opcjonalną grzałką elektryczną
    • Sterowanie zewnętrznym, szczytowym źródłem ciepła
    • Praca z ogniwami fotowoltaicznymi PV i licznikiem energii PV z protokołem modbus

NOWOŚĆ : W jednostkach 4-6-8 kW (<10kW) nowy czynnik roboczy R32, pozostałe moce > 10kW jak dotychczas czynnik R410A.

Typy

230V

AWB-M 101.B04 nowy czynnik R32
AWB-M 101.B06 nowy czynnik R32
AWB-M 101.B08 nowy czynnik R32
AWB-M 101.A12
AWB-M 101.A14
AWB-M 101.A16

400V

AWB 101.A12
AWB 101.A14
AWB 101.A14

230V

Z grzałką
AWB-M-E 101.B04 nowy czynnik R32
AWB-M-E 101.B06 nowy czynnik R32
AWB-M-E 101.B08 nowy czynnik R32
AWB-M-E 101.A12
AWB-M-E 101.A14
AWB-M-E 101.A16

400V

Z grzałką
AWB-E 101.A12
AWB-E 101.A14
AWB-E 101.A16

230V

Z grzałką i funkcją chłodzenia
AWB-M-E-AC 101.B04 nowy czynnik R32
AWB-M-E-AC 101.B06 nowy czynnik R32
AWB-M-E-AC 101.B08 nowy czynnik R32
AWB-M-E-AC 101.A12
AWB-M-E-AC 101.A14
AWB-M-E-AC 101.A16

400V

Z grzałką i funkcją chłodzenia
AWB-E-AC 101.A12
AWB-E-AC 101.A14
AWB-E-AC 101.A16

Cenniki

WAŻNE INFO -> Vitocal 100-S, 111-S - Skrócona Instrukcja montażu (04.06.2020)
Cennik Nr 2, Rozdział: Pompy ciepła 2.3 str. 129
Cennik Nr 2 Rozdział: Komunikacja 1.1 str. 11
Cennik Nr 2, Rozdział: Wyposażenie dodatkowe regulatorów 10.1, str. 419

Materiały

PP podstawy projektowania pomp ciepła Vitocal (04'2020)
WP wytyczne projektowe Vitocal 100s 111s Axx_Bxx (04'2020) PL
DT dane techniczne Vitocal 100s Axx Bxx (04'2020)
Wbudowana pompa_obiegowa Vitocal_100-S 111-S moc_4-16kW UPM3_25-75

Kalkulatory doborowe

Kalkulator doboru pomp ciepła Split 100-S (111-S), 200-S (222-S) 04'2021
iPad -> Kalkulator doborowy pomp ciepła typu Split 04'2021
Suwak doborowy -> wyznaczenie przepływu w obiegu wtórnym pomp ciepła

Certyfikaty

DZ deklaracja zgodności Vitocal 100-S
Certyfikat EHPA Vitocal 100-S
Arkusz_zuzycia_energii_Vitocal_100-S_AWB(-M)_101Axx_101Bxx
Arkusz_zuzycia_energii_Vitocal_100-S_AWB(-M)-E_101Axx_101Bxx
Arkusz_zuzycia_energii_Vitocal_100-S_AWB(-M)-E-AC_101Axx_101Bxx
ERP_Vitocal_100-S_AWB_101Axx
ERP_Vitocal_100-S_AWB-E-AC_101Axx
ERP_Vitocal_100-S_AWB-E_101Axx
ERP_Vitocal_100-S_AWB-M-E_101Axx_101Bxx
ERP_Vitocal_100-S_AWB-M_101Axx_101Bxx
ERP_Vitocal_100-S_AWB-M-E-AC_101Axx_101Bxx
Certyfikat HP Keymark Vitocal 1xx-S B04 B06 english
Certyfikat HP Keymark Vitocal 1xx-S B08 english
Certyfikat HP Keymark Vitocal 1xx-S A12 A14 A16 1x230V english
Certyfikat HP Keymark Vitocal 1xx-S A12 A14 A16 3x400V english
