NOWOŚĆ

Vitocal 151-A 2,2 - 14,9 kW

Nowość!!!

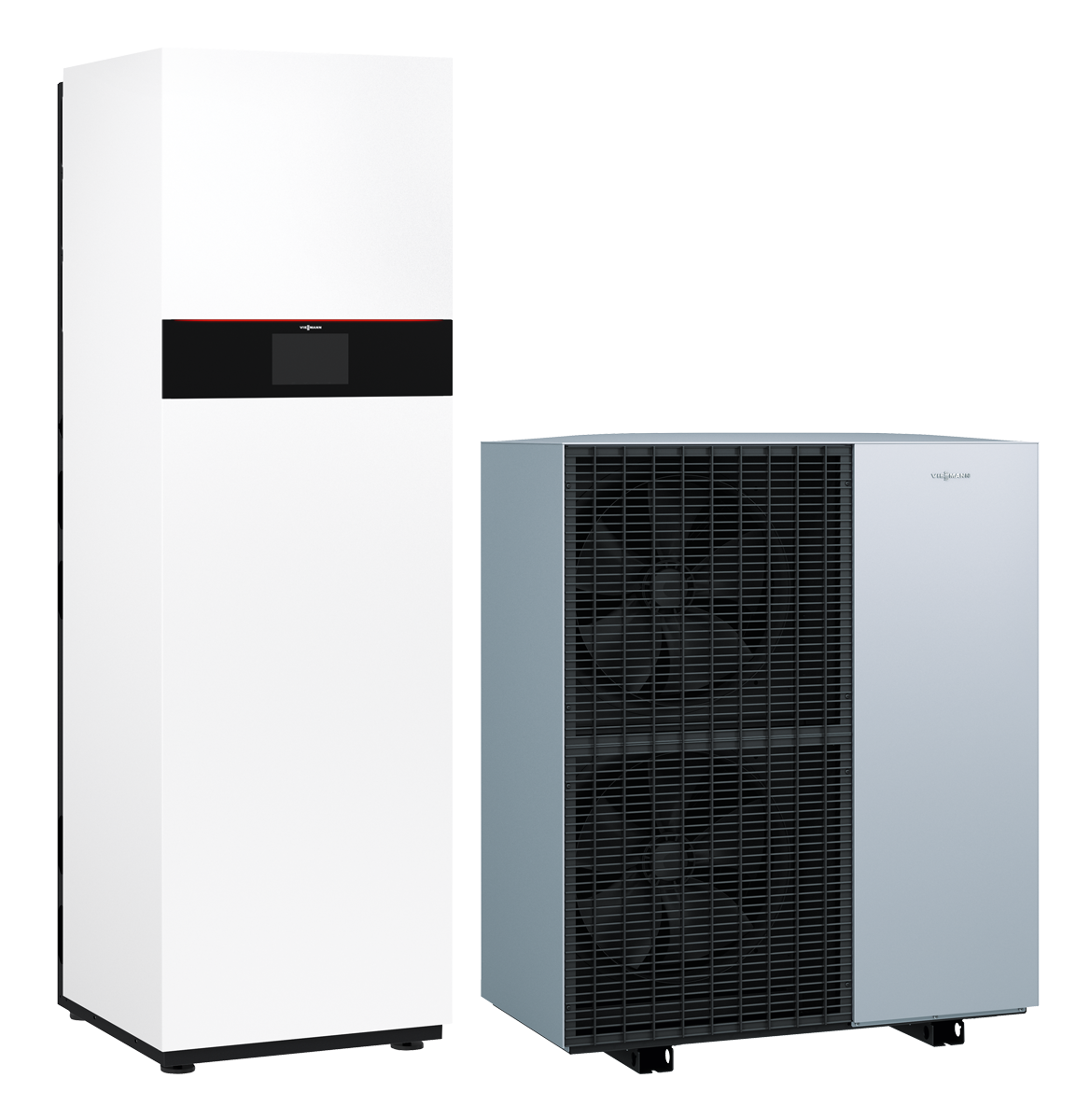

Powietrzna pompa ciepła w wykonaniu monoblokowym.

Vitocal 151-A osiąga wysokie temperatury na zasilaniu, do 70 °C ( przy temperaturze zewnętrznej - 10 °C ). Pozwala to na realizowanie elastycznych rozwiązań ogrzewania i chłodzenia. Pompa pracująca na ekologicznym "zielonym czynniku chłodniczym"  R290 o niezwykle niskim wskaźniku GWP3 ( Climate Protect )
Platforma elektroniki z kolorowym 7-calowym wyświetlaczem aktywnym pozwala na komfortową obsługę na miejscu lub przez aplikację ViCare.
Hydraulika dopasowana do konkretnego zastosowania zmniejsza przestrzeń potrzebną do instalacji nawet do 60%, a czas montażu nowej instalacji jest w porównaniu z instalacją konwencjonalnej pompy ciepła krótszy o nawet o 90 minut.

Pomiędzy monoblokiem zewnętrznym a kompaktową jednostką wewnętrzną  należy ułożyć hydrauliczny układ rur preizolowanych napełnionych wodą. Jest to układ niewymagający uprawnień F-gazowych do pracy z chłodniczymi instalacjami freonowymi co pozwala na szybką i bezproblemową instalację nawet przez instalatora bez specjalistycznych uprawnień UDT. Dodatkowo fabrycznie hermetycznie zamknięty obieg chłodniczy, nie wymaga stosowanych obecnie na terenie UE obowiązkowych corocznych kontroli szczelności układu chłodniczego.

    • Maksymalna temperatura na zasilaniu do 70°C
    • Możliwość grzania i chłodzenia
    • Możliwość sterowania rekuperatorem firmy Viessmann poprzez magistralę Can-Bus
    • Bardzo cicha praca dzięki zastosowaniu technologii Advanced
      Acoustics Design (AAD)
    • Wbudowany bufor wody grzewczej o pojemności 16 litrów
    • Zakres mocy grzewczej 400V: od 2,1 do 14,9 kW (przy A7/W35)
      Dokładne charakterystyki pracy pomp ciepła przy zmiennych warunkach zamieszczone zostały w wytycznych projektowych
    • COP: 5.0 (przy A7/W35)
    • ze zintegrowanym zbiornikiem cwu 190l.
    • Bez konieczności montażu bufora dzięki opatentowanej funkcji
      Hydro AutoControl.

Pompa ciepła dostępna w opcji:

- AWO-E-AC-AF (ogrzewanie elektryczne wanny kondensatu)

Typy

230V

AWOT-M-E-AC-AF
AWOT-M-E-AC-AF 151.A04
AWOT-M-E-AC-AF 151.A06
AWOT-M-E-AC-AF 151.A08

400V

AWOT-E-AC-AF
AWOT-E-AC-AF 151.A10
AWOT-E-AC-AF 151.A13
AWOT-E-AC-AF 151.A16

Cenniki

Cennik Nr 2, Rozdział 2.2: Pompy ciepła powietrze/woda, str. 127
Cennik Instalatora OZE- str.72

Materiały

Wytyczne Projektowe 03_2024
Podstawy projektowania 03_2024
Dane techniczne 03_2023
Prospekt - Vitocal 151-A (05.2022)
Nowa generacja pomp ciepła Vitocal 15x-A (z DT) (05.2022)

Kalkulatory doborowe

18 Kalkulator doborowy pomp ciepla AW 2024_09_04EA_kaskada
01 Kalkulator kosztow ogrzewania na 2024 - 2024-01-05

Certyfikaty

011-1W0590 2024 HP Keymark Vitocal x5x-A x5x.A04_08
EHPAQ
ErP_AWOT_M_E_AC_AF 151.A04
ErP_AWOT_M_E_AC_AF 151.A06
ErP_AWOT_M_E_AC_AF 151.A08
ERP_label_Vitocal_151-A_Propan_AWOT-E-AC-AF_151A10
ErP_AWOT_E_AC_AF 151.A13_6174258_2
ERP_label_Vitocal_151-A_Propan_AWOT-E-AC-AF_151A16
Deklaracja zgodności

Karta produktu

Karta Poduktu Vitocal 151-A_04-08
Karta Produktu 10_13_AF
Karta Produktu 16_AF
Dokumentacja techniczna A04
Dokumentacja techniczna A06
Dokumentacja techniczna A08
Dokumentacja techniczna A10
Dokumentacja techniczna A13
Dokumentacja techniczna A16

Schematy

Schamat przyłączy i okablowania

Montaż i Serwis

Viessmann - skrocona instrukcja montazu pomp ciepla Vitocal-A (prospekt DIN) 2023'06'12 (1)
Instrukcja Montażu i serwisu 02_2024
Instrukcja Obsługi 06_2024
Instrukcja serwisowa 150_151_250_252_A 06_2024
