5 LAT GWARANCJI

Vitocal 200-A 3,2 - 14,3 kW

UWAGA : NOWE NIŻSZE CENY PROMOCYJNE !

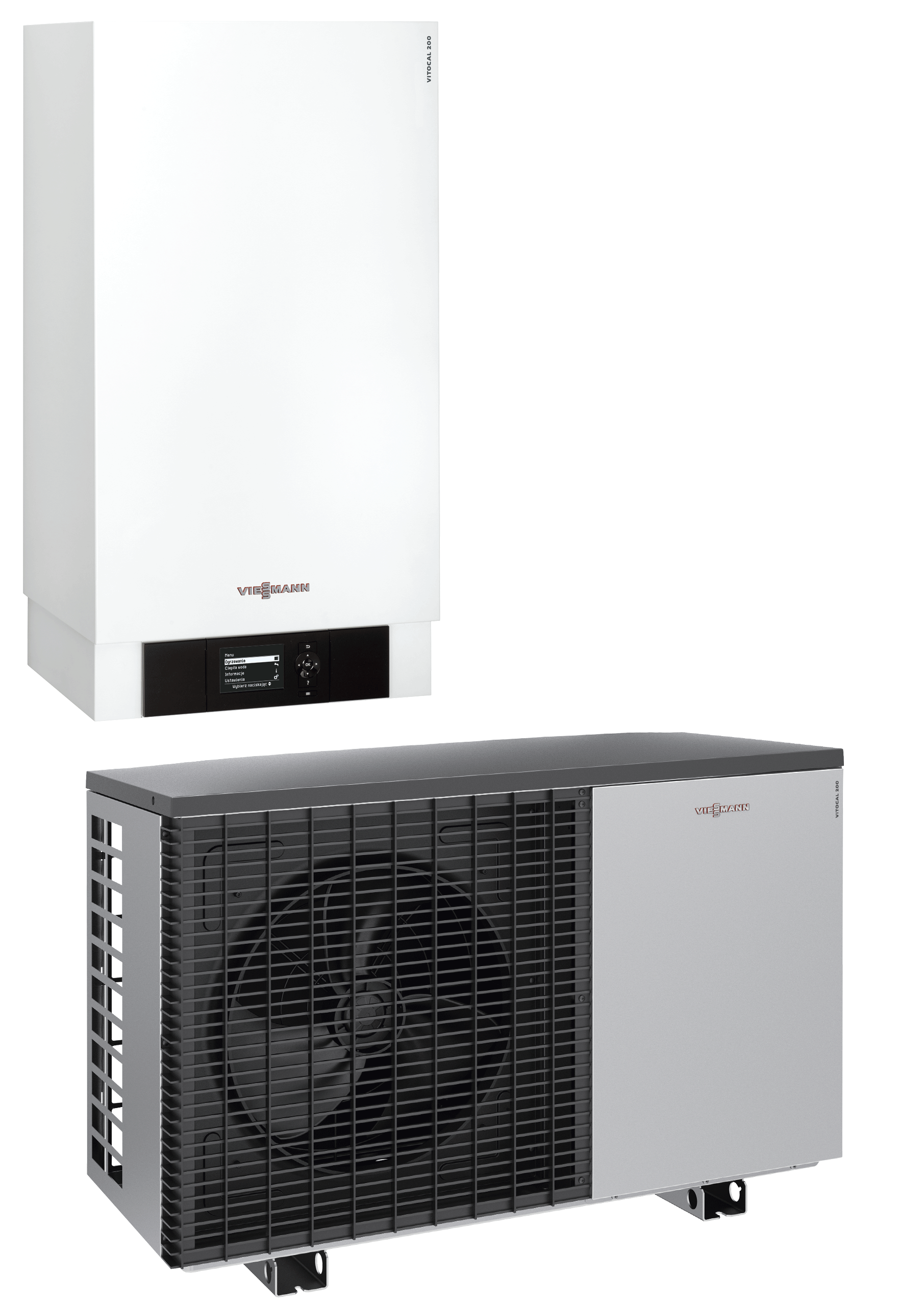

Vitocal 200-A to powietrzna pompa ciepła powietrze/woda w wykonaniu monoblokowym (parownik, sprężarka i skraplacz w jednej obudowie podobnej do typowego Splita) z dodatkową wewnętrzną wiszącą jednostką ścienną z zabudowanym regulatorem Vitotronic 200 W01C, zaworem przełącznym co/cwu oraz pompą obiegową. Pompa przeznaczona jest do pracy z dedykowanymi zbiornikami buforowymi oraz zasobnikami cwu.

Pomiędzy monoblokiem zewnętrznym a kompaktową jednostką wewnętrzną  należy ułożyć hydrauliczny układ rur preizolowanych napełnionych wodą lub odpowiednim glikolem. Jest to układ niewymagający uprawnień F-gazowych do pracy z chłodniczymi instalacjami freonowymi co pozwala na szybką i bezproblemową instalację nawet przez instalatora bez specjalistycznych uprawnień UDT. Dodatkowo fabrycznie hermetycznie zamknięty obieg chłodniczy, nie wymaga stosowanych obecnie na terenie UE obowiązkowych corocznych kontroli szczelności układu chłodniczego.

  • Maksymalna temperatura na zasilaniu do 60°C
  • Możliwość grzania i chłodzenia
  • Możliwość sterowania rekuperatorem firmy Viessmann poprzez złącze ModBus
  • Dostępne urządzenia o napięciach: 230 i 400V
  • Dostępne moce dla urządzenia o napięciu 230V: od 3,96 do 8,64 kW (przy A7/W35)
  • Dostępne moce dla urządzenia o napięciu 400V: od 7,58 do 10,11 kW (przy A7/W35)

Dokładne charakterystyki pracy pomp ciepła przy zmiennych warunkach zamieszczone zostały w wytycznych projektowych

    Typy

    230V

    Z grzałką
    AWO-M-E 201.A04
    AWO-M-E 201.A06
    AWO-M-E 201.A08
    AWO-M-E 201.A10

    400V

    Z grzałką
    AWO-E 201.A10
    AWO-E 201.A13
    AWO-E 201.A16

    230V

    Z grzałką i funkcją chłodzenia
    AWO-M-E-AC 201.A04
    AWO-M-E-AC 201.A06
    AWO-M-E-AC 201.A08
    AWO-M-E-AC 201.A10

    400V

    Z grzałką i funkcją chłodzenia
    AWO-E-AC 201.A10
    AWO-E-AC 201.A13
    AWO-E-AC 201.A16

    Cenniki

    WAŻNE INFO -> Vitocal 200-A, 222-A - Skrócona instrukcja montażu (01.03.2021)
    Cennik Nr 2, Rozdział: Pompy ciepła 2.2, str. 57
    Cennik Nr 2, Rozdział: Komunikacja 1.1, str.11
    Cennik Nr 2, Rozdział: Wyposażenie dodatkowe regulatora 10.1, str. 419

    Materiały

    PP podstawy projektowania pomp ciepła Vitocal (04'2020) PL
    WP Wytyczne_projektowe Vitocal 200-A_AWO 222-A_AWOT Monoblok_Powietrze-Woda 2xx.Axx (04'2020) PL

    Kalkulatory doborowe

    SZYBKI DOBÓR : Suwak doborowy przepływu w obiegu wtórnym pomp ciepła

    Certyfikaty

    Deklaracja zgodności Vitocal 200-A.PDF
    Certyfikat 200-A
    Arkusz_zuzycia_energii_Vitocal_200-A_AWO(-M)-E-AC_201Axx_(01.2020)

    Rysunki CAD

    CAD Vitocal_200-A_AWO_M_E_AC

    Schematy

    4801863_04_scheme_DE
    4802428_02_scheme
    4802422_02_scheme.
    4802422_02_scheme_v02
    4802422_02_scheme_v03

    Montaż i Serwis

    IMIS_regulator_Vitotronic_200_WO1C / Pompy_ciepła 100-S 200-S 111-S 222-S 200-A 222-A 222-G 333-G 300-A (12'2018)
    Instrukcja_Obsługi_regulator_Vitotronic_200_WO1C_pompa_ciepła_100s_200s_111s_222s_200a_222a_222g_333g_300a_(2'2018)
    Schemat elektryczny_Vitocal 200-A.PDF
    Instrukcja montażu i serwisu Vitocal 200-A.PDF
