NOWOŚĆ

Vitocal 222-SI INVISIBLE 6,8 kW

NOWOŚĆ!!!

Najnowsze rozwiązanie nadające się dla powstających budynków o powierzchni do 200 m2. Możliwość dowolnej aranżacji jednostki wewnętrznej.

Zaplanowane rozmieszczenie urządzeń w pomieszczeniu daje przestrzeń, czystość oraz komfort.

Pompa ciepła powietrze/woda i system wentylacji pomieszczeń mieszkalnych w systemie zabudowy o minimalnej głębokości konstrukcyjnej.

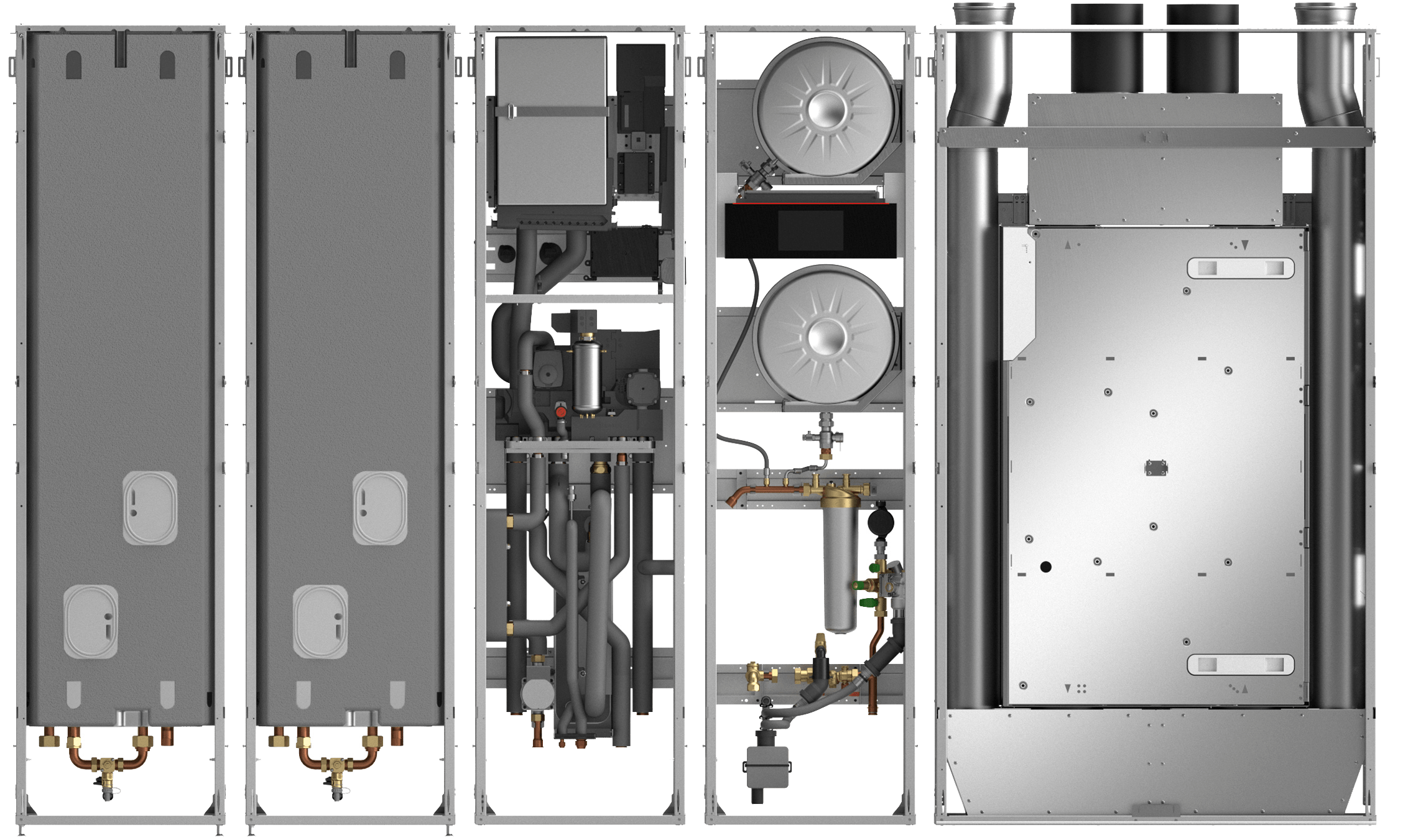

Urządzenie z napędem elektrycznym w wersji Split z modułem zewnętrznym i wewnętrznym, modułem rozszerzającym i pojemnościowym zasobnikiem cwu.

Główne cechy produktu

■ Do ogrzewania i chłodzenia pomieszczeń oraz podgrzewu ciepłej wody użytkowej w instalacjach grzewczych
■ Moduł wewnętrzny z regulatorem pompy ciepła, podgrzewaczem buforowym 16 l, pompą obiegową o wysokiej wydajności, 4/3-drogowym zaworem przełącznym, przepływowym podgrzewaczem wody grzewczej i filtrem wody grzewczej
■ Moduł rozszerzający z armaturą zabezpieczającą, 2 naczyniami wzbiorczymi i urządzeniem do napełniania z wkładem zmiękczającym
■ Czynnik chłodniczy R32
■ Automatyka E3- sterowanie jednym obiegiem grzewczo/ chłodzącym
■ Wbudowane WiFi
■ System Hydro AutoControl
■ Warstwowe ładowanie cwu

Wersje obudowy urządzenia do wyboru
■ Blachy przednie/boczne w kolorze Vitopearlwhite
■ W wersji półfabrykatu (w wersji do wykończenia przez inwestora):
Ramy przednie/boczne dla osłon dekoracyjnych w wykonaniu przez inwestora, np. prawdziwe drewno

Typy

AWBS-M-E-AC 221.E08 I

Cenniki

Cennik instalatora, str. 85
Cennik Instalatora OZE- str.59

Materiały

Wytyczne projektowe Invisible 04_2023
Dane techniczne 09.2022 6199256
Interaktywny Prospekt
Viessmann Invisible Video Prezentacja
Viessmann Invisible Animacja

Kalkulatory doborowe

18 Kalkulator doborowy pomp ciepla AW 2024_09_04EA_kaskada
01 Kalkulator kosztow ogrzewania na 2024 - 2024-01-05

Karta produktu

karta produktu - arkusz danych dotyczących zużycia energii 6199149-01
ErP_AAWBS-M-E-AC 221.E08 l

Rysunki CAD

7968756 Set Modulverbinder
7955996
7955998
7955997
Vitoair FSI 300E Manufaktur
Vitoair FSI 300E vitopearlwhite
Vitocal 222-SI Reihe Manufaktur
Vitocal 222-SI Block Manufaktur
Vitocal 222-SI Ecke Manufaktur
Vitocal 222-SI Reihe vitpopearlwhite
Vitocal 222-SI Block vitpopearlwhite
Vitocal 222-SI Ecke vitpopearlwhite
ODU 200-S 4-10kW (No AF-Version)

Rysunki REVIT/BIM

Rysunki 3D

Schematy

Schemat przyłączy i okablowania 09.2022 6199146
Przeglądarka schematów ( w wyszukiwarce należy wpisać: Vitocal 222-SI )

Montaż i Serwis

Instrukcja obsługi 09.2022 6199143
Instrukcja montazu dla wykwalifikowanego personelu 09.2022 6196161
Instrukcja serwisu i montażu 09.2022 6199140
