NOWOŚĆ

Vitocal 250-A 2,3 - 18,5 kW

Nowość!!!

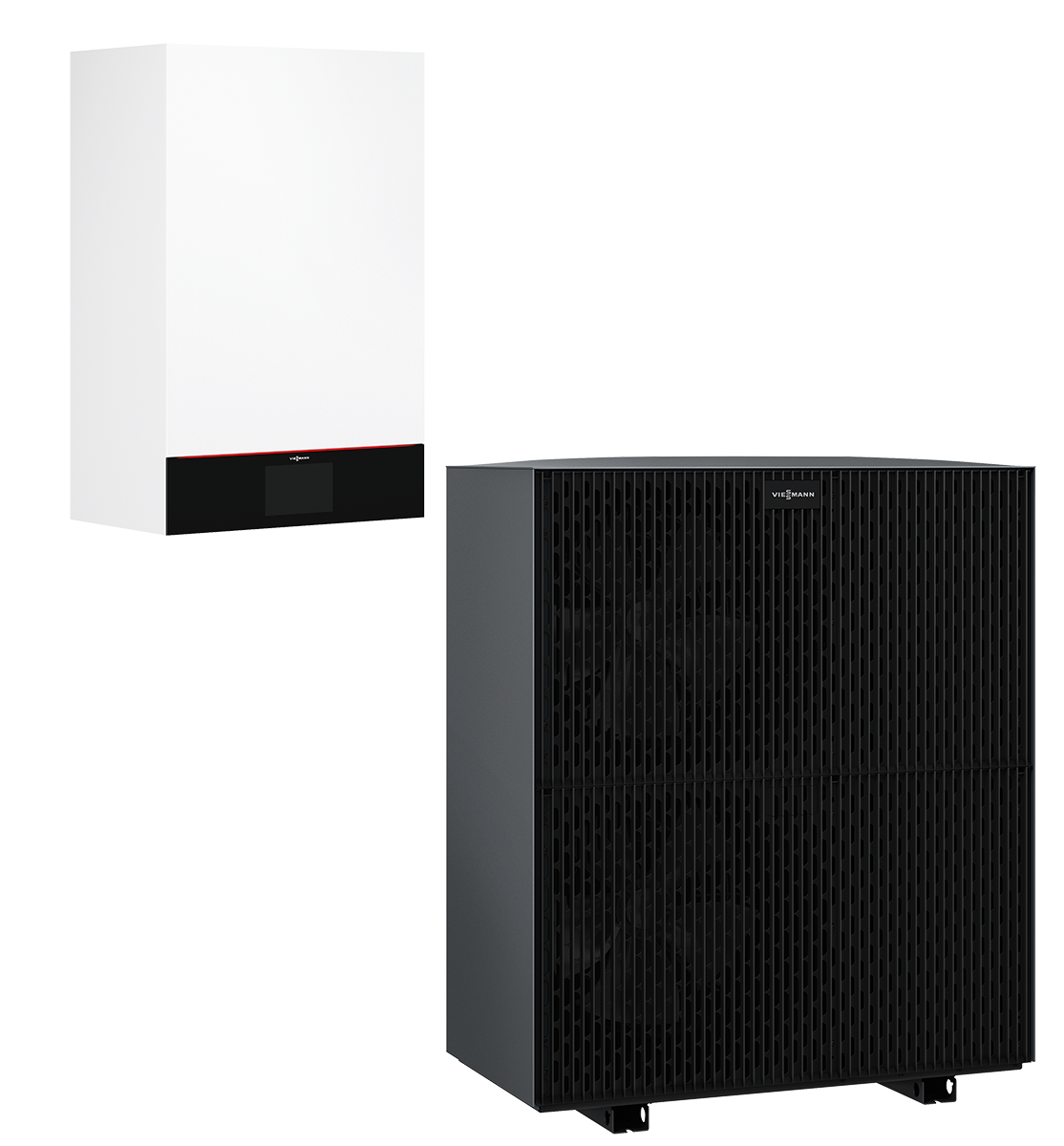

Powietrzna pompa ciepła w wykonaniu monoblokowym.

Vitocal 250-A osiąga wysokie temperatury na zasilaniu, do 70 °C ( przy temperaturze zewnętrznej - 10°C ). Pozwala to na realizowanie elastycznych rozwiązań ogrzewania i chłodzenia. Pompa pracująca na ekologicznym "zielonym czynniku chłodniczym"  R290 o niezwykle niskim wskaźniku GWP3 ( Climate Protect )
Platforma elektroniki z kolorowym 7-calowym wyświetlaczem aktywnym pozwala na komfortową obsługę na miejscu lub przez aplikację ViCare.
Hydraulika dopasowana do konkretnego zastosowania zmniejsza przestrzeń potrzebną do instalacji nawet do 60%, a czas montażu nowej instalacji jest w porównaniu z instalacją konwencjonalnej pompy ciepła krótszy o nawet o 90 minut.

Pomiędzy monoblokiem zewnętrznym a kompaktową jednostką wewnętrzną  należy ułożyć hydrauliczny układ rur preizolowanych napełnionych wodą . Jest to układ niewymagający uprawnień F-gazowych do pracy z chłodniczymi instalacjami freonowymi co pozwala na szybką i bezproblemową instalację nawet przez instalatora bez specjalistycznych uprawnień UDT. Dodatkowo fabrycznie hermetycznie zamknięty obieg chłodniczy, nie wymaga stosowanych obecnie na terenie UE obowiązkowych corocznych kontroli szczelności układu chłodniczego.

    • Maksymalna temperatura na zasilaniu do 70°C
    • Możliwość grzania i chłodzenia
    • Możliwość sterowania rekuperatorem firmy Viessmann poprzez magistralę Can-Bus
    • Bardzo cicha praca dzięki zastosowaniu technologii Advanced
      Acoustics Design (AAD)
    • Wbudowany bufor wody grzewczej o pojemności 16 litrów
    • Zakres mocy grzewczej dla urządzenia o napięciu 400V: od 2,1 do 18,5  kW (przy A7/W35)
      Dokładne charakterystyki pracy pomp ciepła przy zmiennych warunkach zamieszczone zostały w wytycznych projektowych
    • COP: > 5,4 (przy A7/W35)
    • Możliwość budowy kaskady dwóch pomp ciepła o równych mocach
    • Współpraca pompy ciepła z zewnętrznymi wytwornicami ciepła poprzez rozszerzenie EM-HB1 (tylko tryb pracy na c.o.)

Typy

230V

z grzałką
AWO-M-E-AC-AF 251.A04
AWO-M-E-AC-AF 251.A06
AWO-M-E-AC-AF 251.A08
AWO-M-E-AC-AF 251.A04 2C
AWO-M-E-AC-AF 251.A06 2C
AWO-M-E-AC-AF 251.A08 2C

400V

z grzałką
AWO-E-AC-AF 251.A10
AWO-E-AC-AF 251.A13
AWO-E-AC-AF 251.A16
AWO-E-AC-AF 251.A19
AWO-E-AF-AF 251.A10 2C
AWO-E-AC-AF 251.A13 2C
AWO-E-AC-AF 251.A16 2C
AWO-E-AC-AF 251.A19 2C

Cenniki

Cennik nr 2, Rozdział: Pompy ciepła 2.2, str. 149
Cennik Nr 2, Rozdział 1.1, Komunikacja str. 11
Cennik Instalatora OZE- str. 73

Materiały

Wytyczne projektowe 03_2024
Podstawy Projektowania 03_2024
Prospekt - Vitocal 250-A 2022'01
Nowa generacja pomp ciepła Vitocal 25x-A (2022'04)

Kalkulatory doborowe

18 Kalkulator doborowy pomp ciepla AW 2024_09_04EA_kaskada
01 Kalkulator kosztow ogrzewania na 2024 - 2024-01-05

Certyfikaty

Certyfikat HP Keymark Vitocal x5x-A x5x.A04_08
EHPA
Certyfikat HP Keymark Vitocal 250_A 16_19 kW
ErP_AWO_M_E_AC_AF 251.A04
ErP_AWO_M_E_AC_AF 251.A04_2C
ErP_AWO_M_E_AC_AF 251.A06
ErP_AWO_M_E_AC_AF 251.A06_2C
ErP_AWO_M_E_AC_AF 251.A08
ErP_AWO_M_E_AC_AF 251.A08_2C
ErP_AWO_E_AC_AF 251.A10
ErP_AWO_E_AC_AF 251.A102C
ErP_AWO_E_AC_AF 251.A13
ErP_AWO_E_AC_AF 251.A13 2C
ErP AWO-E-AC-AF 251.A16 2C
ErP AWO-E-AC-AF 251.A16
ErP AWO-E-AC-AF 251.A19
ErP AWO-E-AC-AF 251.A19 2C
Deklaracja zgodności
Deklaracja zgodności

Karta produktu

Karta Produktu Vitocal 250-A.04_08
Karta Produktu 250-A A10_A13
Karta Produktu 10_13 2C
Karta Produktu Vitocal 250-A 16_19
Dokumentacja techniczna 250-A 04
Dokumentacja techniczna 250-A 04 2C
Dokumentacja techniczna 06 2C
Dokumentacja techniczna 06
Dokumentacja techniczna 08 - Arkusze Google
Dokumentacja techniczna 08 2C
Dokumentacja techniczna 10
Dokumentacja techniczna10 2C
Dokumentacja techniczna 13
Dokumentacja techniczna 13 2C
Dokumentacja techniczna 16
Dokumentacja techniczna 16 2C
Dokumentacja techniczna 19
Dokumentacja techniczna 19 2C

Rysunki CAD

CAD_2D Vitocal 250-A AWO-M-E-AC-AF 251.A04 (A06, A08)
CAD_2D Vitocal 250-A AWO-E-AC-AF 251.A10 (A13)
CAD_2D Vitocal 250-A-AWO-E-AC 251.A16 (A19)
Vitocal 250-A AWO-M-E-AC-AF 251.A04 (A06, A08) 2C
Vitocal 250-A AWO-E-AC-AF 251.A10 (A13) 2C

Schematy

Przeglądarka schematów ( w wyszukiwarce należy wpisać: Vitocal 250-A
Viessmann - Uklady hybrydowe - 2023'12'21A (1)
Viessmann - Przyklady Instalacji PC - 2024'04
4804405_01_scheme_DE
4804761_01_scheme_DE
4804407_01_scheme_DE
4804405_2110_01
4804407_2110_01
4804761_2110_01
PS4804865_01
PS4804864_01
PS4804865_01
PS4804864_01
PS4804868_03_Vitocal_250A_Vitodens_CO_CWU
PS4804868_03_Vitocal_250A_Vitodens_CO_CWU

Montaż i Serwis

Viessmann - skrocona instrukcja montazu pomp ciepla Vitocal-A (prospekt DIN) 2023'06'12 (1)
IM IS 01_2024
Instrukcja obsługi 07_2023
Instrukcja serwisowa 150_151_250_252_A 06_2024
