NOWOŚĆ

Vitocal 252-A 2,3 - 18,5 kW

Nowość!!!

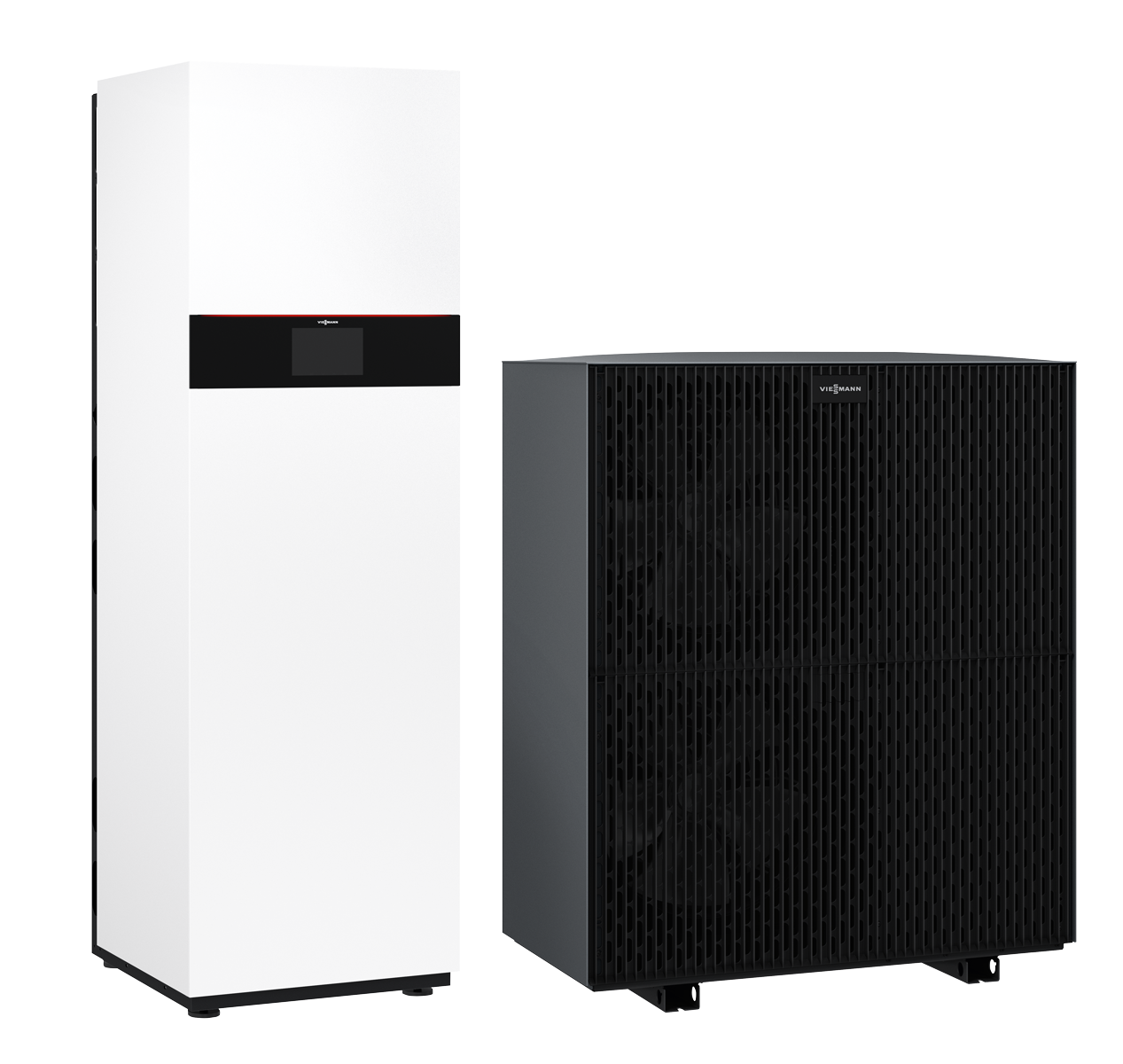

Powietrzna pompa ciepła w wykonaniu monoblokowym.

Vitocal 252-A osiąga wysokie temperatury na zasilaniu, do 70 °C ( przy temperaturze zewnętrznej - 10 °C ). Pozwala to na realizowanie elastycznych rozwiązań ogrzewania i chłodzenia. Pompa pracująca na ekologicznym "zielonym czynniku chłodniczym"  R290 o niezwykle niskim wskaźniku GWP3 ( Climate Protect )
Platforma elektroniki z kolorowym 7-calowym wyświetlaczem aktywnym pozwala na komfortową obsługę na miejscu lub przez aplikację ViCare.
Hydraulika dopasowana do konkretnego zastosowania zmniejsza przestrzeń potrzebną do instalacji nawet do 60%, a czas montażu nowej instalacji jest w porównaniu z instalacją konwencjonalnej pompy ciepła krótszy o nawet o 90 minut.

Pomiędzy monoblokiem zewnętrznym a kompaktową jednostką wewnętrzną  należy ułożyć hydrauliczny układ rur preizolowanych napełnionych wodą . Jest to układ niewymagający uprawnień F-gazowych do pracy z chłodniczymi instalacjami freonowymi co pozwala na szybką i bezproblemową instalację nawet przez instalatora bez specjalistycznych uprawnień UDT. Dodatkowo fabrycznie hermetycznie zamknięty obieg chłodniczy, nie wymaga stosowanych obecnie na terenie UE obowiązkowych corocznych kontroli szczelności układu chłodniczego.

    • Maksymalna temperatura na zasilaniu do 70°C
    • Możliwość grzania i chłodzenia
    • Możliwość sterowania rekuperatorem firmy Viessmann poprzez magistralę Can-Bus
    • Bardzo cicha praca dzięki zastosowaniu technologii Advanced Acoustics Design (AAD)
    • Wbudowany bufor wody grzewczej o pojemności 16 litrów
    • Zakres mocy grzewczej dla urządzenia o napięciu 400V: od 2,1 do 18,5 kW (przy A7/W35)
      Dokładne charakterystyki pracy pomp ciepła przy zmiennych warunkach zamieszczone zostały w wytycznych projektowych
    • COP: > 5,4 (przy A7/W35)
    • ze zintegrowanym zbiornikiem cwu 190l.

Typy

230V

z grzałką
AWOT-M-E-AC-AF 251.A04
AWOT-M-E-AC-AF 251.A06
AWOT-M-E-AC-AF 251.A08
AWOT-M-E-AC-AF 251.A04 2C
AWOT-M-E-AC-AF 251.A06 2C
AWOT-M-E-AC-AF 251.A08 2C

400V

z grzałką
AWOT-E-AC-AF 251.A10
AWOT-E-AC-AF 251.A13
AWOT-E-AC-AF 251.A16
AWOT-E-AC-AF 251.A19
AWOT-E-AC-AF 251.A10 2C
AWOT-E-AC-AF 251.A13 2C
AWOT-E-AC-AF 251.A16 2C
AWOT-E-AC-AF 251.A19 2C

Cenniki

Cennik nr 2, Rozdział 2.2, Pompy ciepła powietrze/woda, str. 175
Cennik Nr 2, rozdział 1,1: Komunikacja, str. 11
Cennik Instalatora OZE- str. 78

Materiały

Wytyczne projektowe 03_2024
Podstawy projektowania 03_2024
Prospekt - Vitocal 252-A 2022'01
Nowa generacja pomp ciepła Vitocal 25x-A (2022'04)

Kalkulatory doborowe

18 Kalkulator doborowy pomp ciepla AW 2024_09_04EA_kaskada
01 Kalkulator kosztow ogrzewania na 2024 - 2024-01-05
iPad - Kalkulator doborowy powietrznych pomp ciepła AW / Split Monoblok (01.2022)

Certyfikaty

Certyfikat 011-1W0590 2024 HP Keymark Vitocal x5x-A x5x.A04_08
EHPAQ
Certyfikat HP Keymark VC 25x-A 16 und 19 kW EN 011-1W0776 2024 EN
ErP_AWOT_M_E_AC_AF 251.A04
ErP_AWOT_M_E_AC_AF 251.A04 2C
ErP_AWOT_M_E_AC_AF 251.A06
ErP_AWOT_M_E_AC_AF 251.A06 2C
ErP_AWOT_M_E_AC_AF 251.A08
ErP_AWOT_M_E_AC_AF 251.A08 2C
ErP_AWOT_E_AC_AF 251.A10
ErP_AWOT_E_AC_AF 251.A10 2C
ErP_AWOT_E_AC_AF 251.A13
ErP_AWOT_E_AC_AF 251.A13 2C
ErP_AWOT_E_AC_AF 251.A16
ErP_AWOT_E_AC_AF 251.A16 2C
ErP_AWOT_E_AC_AF 251.A19
ErP_AWOT_E_AC_AF 251.A19 2C
Deklaracja Zgodności 16_19
Deklaracja zgodności

Karta produktu

Karta Produktu Vitocal 252-A
Karta Produktu 10_13_AF
Karta Produktu 10_13_AF_2C
Karta Produktu 250-A AWOT A16-19
Dokumentacja techniczna A04
Dokumentacja techniczna 04 2C
Dokumentacja techniczna 06
Dokumentacja techniczna 06 2C
Dokumentacja techniczna 08
Dokumentacja techniczna 08 2C
Dokumentacja techniczna 10
Dokumentacja techniczna10 2C
Dokumentacja techniczna 13
Dokumentacja techniczna 13 2Cpdf
Dokumentacja techniczna 16 2C
Dokumentacja techniczna 16
Dokumentacja techniczna A19 2C
Dokumentacja techniczna A 19

Rysunki CAD

Vitocal 252-A AWOT-M-E-AC-AF 251.A04 (A06, A08)
Vitocal 252-A AWOT-M-E-AC-AF 251.A04 (A06, A08) 2C
Vitocal 252-A AWOT-E-AC-AF 251.A10 (A13)
Vitocal 252-A AWOT-E-AC-AF 251.A13 (A10) 2C

Schematy

Schemat przyłączy i okablowania 02_2024
Przeglądarka schematów ( w wyszukiwarce należy wpisać: Vitocal 252-A )

Montaż i Serwis

Viessmann - skrocona instrukcja montazu pomp ciepla Vitocal-A (prospekt DIN) 2023'06'12 (1)
Instrukcja montażu i serwisu 01_2024
Instrukcja obsługi 07.2023
Instrukcja serwisowa 150_151_250_252_A 06_2024
