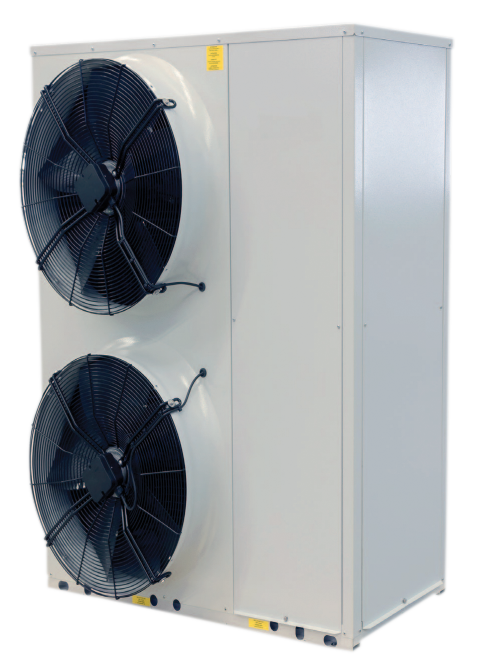

Energycal AT 32-41 29,7 - 36,9 kW (1 st. scroll)

Monoblokowa, jednostopniowa pompa ciepła powietrze-woda Energycal AW Pro AT, z opcjonalną możliwością jednoczesnego przygotowania ciepła oraz chłodu. Urządzenie dedykowane do nowych i modernizowanych układów o niskich i średnich temperaturach zasilania instalacji, obiektu typu hotelowego, biurowego, użyteczności publicznej.

Dobór urządzeń / Wycena ->  zapytania prosimy kierować do Doradców Techniczno-Handlowych, Działu Inwestycji Viessmann

https://www.viessmann-projekta...

Typy

AW Pro AT

Monoblok / czynnik : woda lub glikol
Jednostopniowa, kompaktowa pompa ciepła, rewersyjna, do zastosowania w nowych budynkach oraz przy modernizacji instalacji grzewczej.
Wersja DWS - z opcją odzysku ciepła w czasie chłodzenia AC.

Typoszereg modeli AT 32, AT 36, AT 41

- Maksymalna temperatura na zasilaniu, to 65 °C.
- Zakres mocy (przy A7/W35) : 29 do 37 kW.
- Możliwość budowy w kaskady urządzeń
- Zastosowanie: ogrzewanie, podgrzew c.w.u., chłodzenie
- Zakres pracy grzewczej przy temperaturze powietrza: -20°C do 40 °C
- Zakres pracy chłodniczej przy temperaturze powietrza: -10°C do 45 °C
- Wysokie COP do 4,21

Zastosowanie:
-> CENTRALNE OGRZEWANIE ; produkcja czynnika grzewczego c.o. w systemach grzewczych, samodzielne lub w połączeniu ze źródłem szczytowym.
-> CIEPŁA WODA UŻYTKOWA ; produkcja ciepłej wody użytkowej, samodzielnie lub w połączeniu ze źródłem szczytowym.
-> KLIMATYZACJA : produkcja wody lodowej dla celów aktywnej klimatyzacji (AC).
-> ODZYSK CIEPŁA : tylko urządzenia w wersji DWS z odzyskiem części ciepła na cele CO/CWU, z jednoczesnym przygotowywaniem pełnego chłodu AC.

Materiały

Wytyczne, Dane Techniczne - Energycal AW Pro AT32-AT41 1st (06.2022)
WP_Pompy_ciepła_projektowanie_2020
AT_32-41_wymiary_waga_03.2024

Kalkulatory doborowe

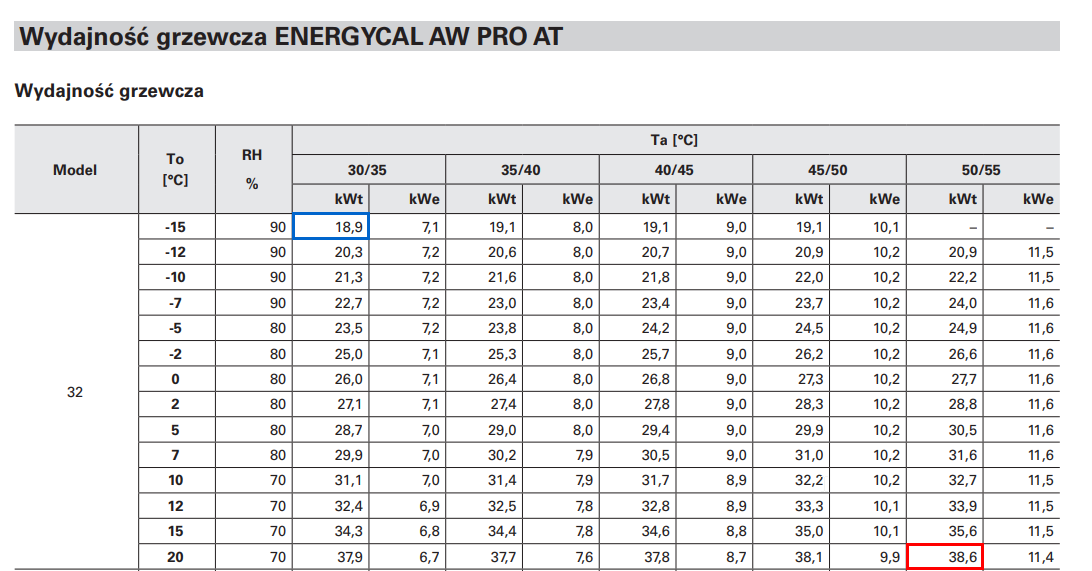

AT32.1_tabela_wydajność_grzewcza_Qg

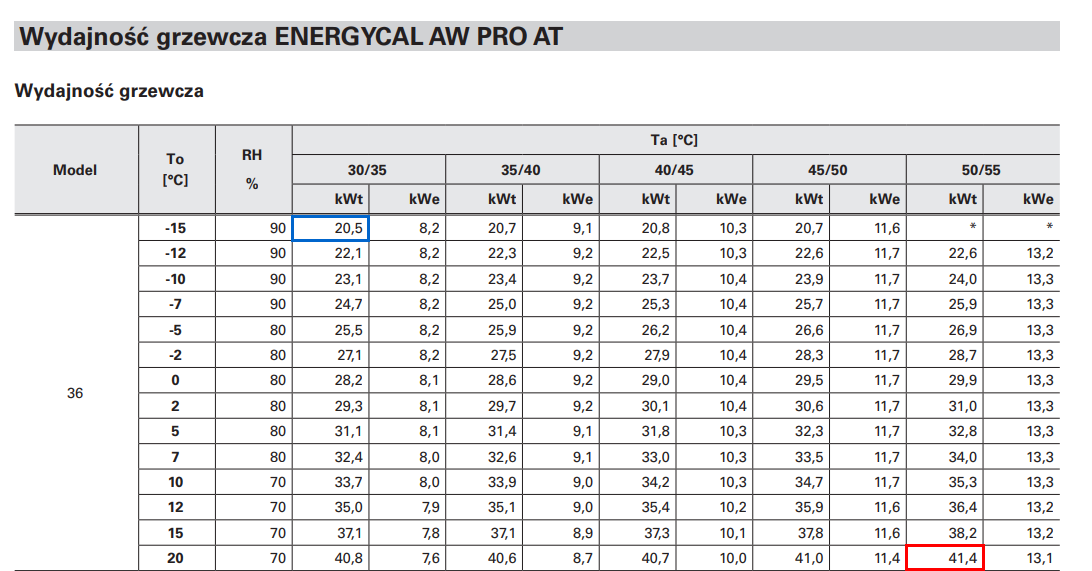

AT36.1_tabela_wydajność_grzewcza_Qg

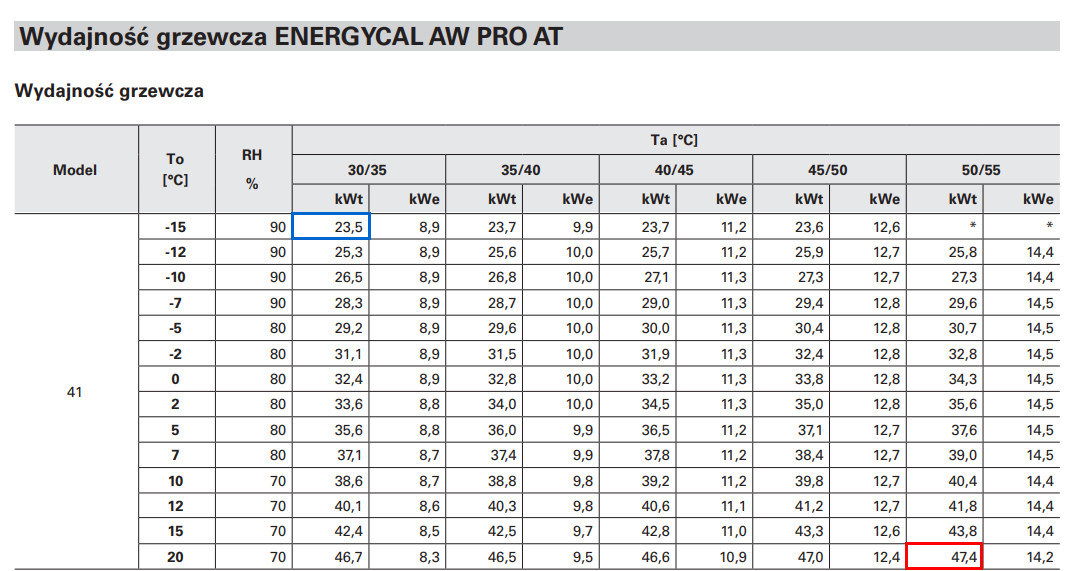

AT41.1_tabela_wydajność_grzewcza_Qg

Rysunki CAD

CAD_2D Energycal AW Pro AT 32-41_01.03.2024

UDT (dokumenty odbioru)

DTR_pole_pracy_OGRZEWANIE_Energycal_AW_Pro_AT32-41_max30-65stC
DTR_pole_pracy_CHŁODZENIE_Energycal_AW_Pro_AT32-41_min20-5_woda
DTR_pole_pracy_ODZYSK_Energycal_AW_Pro_AT32-41_tylkoDWS__max30-60stC

Montaż i Serwis

Moce_elektryczne_Energycal_AT_MT_AWH_(10.03.2023)
Opis_kabli_automatyki_AT32-41_03.2023
IM instrukcja montażu i konserwacji_Viessmann_Energycal AW Pro AT MT (2017'11'15)
