NOWOŚĆ

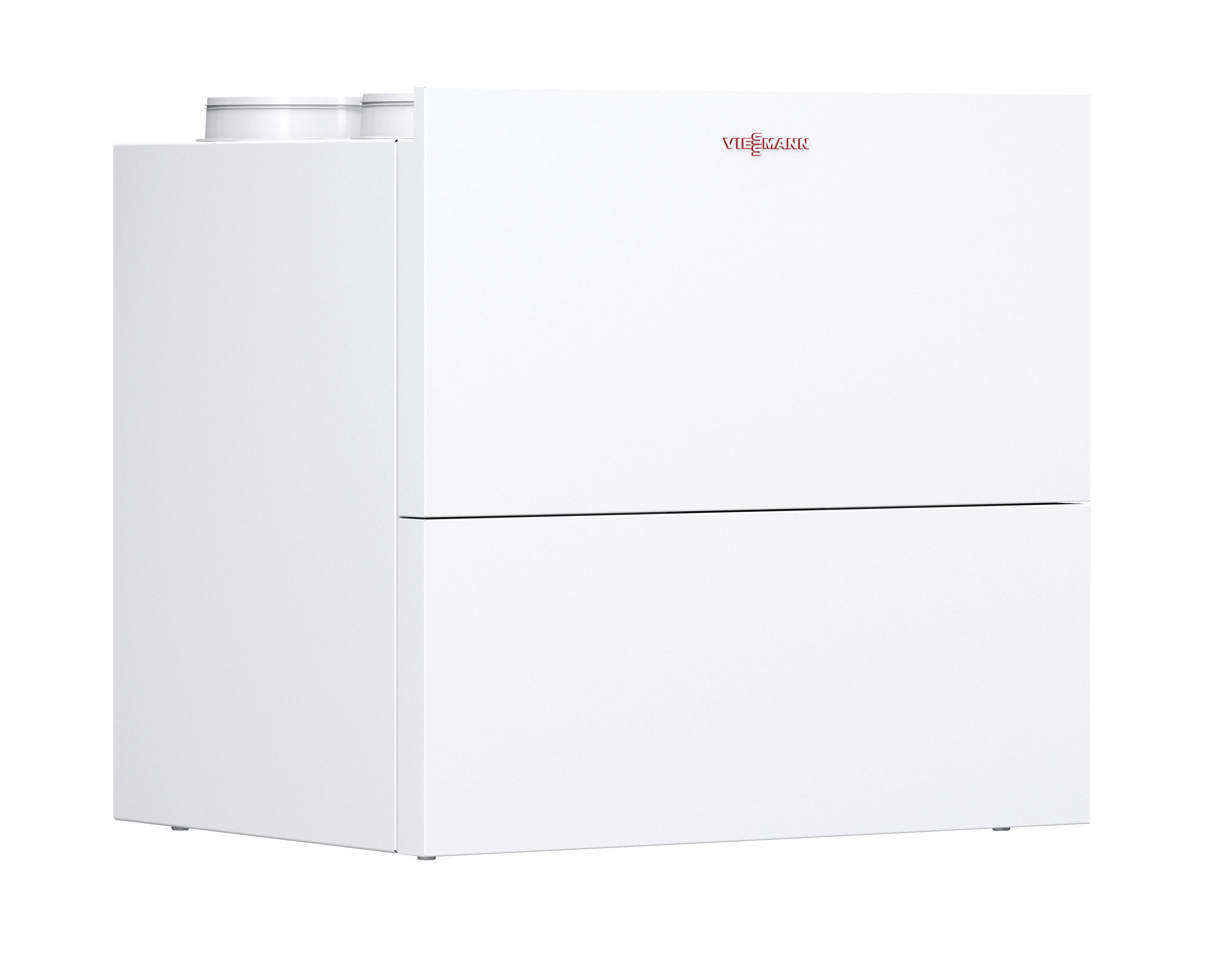

Vitovent 300-W 225 - 600 m³/h

Wiszący rekuperator z wymiennikiem krzyżowo-przeciwprądowym, sterowany ze sterownika ściennego typu LB1 (dostarczany osobno).

  • Sterowanie i pełna obsługa z panelu LB1 - wizualizacja graficzna w jednym miejscu
  • Przy zastosowaniu pompy ciepła Viessmann z szyną ModBus, rekuperator może być sterowany bezpośrednio ze sterownika pompy ciepła typu Vitotronic 200 WO1C
  • Przepływ max. 225; 325 lub 600 m³/h
  • Automatyczny bypass i balansowanie nawiew/wywiew
  • Sprawność do 92% wg. DIBt Niemieckiego Instytutu Techniki
  • Sprawność do 90% wg. PHI Instytutu Budynków Pasywnych Darmstadt
  • Pzyłącza do kanałów DN 125 (typ 225) /DN160 (typ 300) / DN180 (typ 400)/ DN200 (typ 600)
  • Sterowanie podgrzewem wstępnym wbudowane - grzałka 0,7 oraz 1 kW
  • Możliwy jest zakup dodatkowego wymiennika entalpicznego do odzysku ciepła i wilgoci
  • Filtry F7/G4
  • Pobór mocy max. 178 W
  • Opcjonalnie: czujnik wilgotności / CO2 / przycisk zdalnego włączania

Typy

H32S

A225
 Przeciwprądowy wymiennik ciepła (standardowy)
Do 225 m³/h (wersja L lewa lub R prawa)

H32S

C325
 Przeciwprądowy wymiennik ciepła (standardowy)
Do 325 m³/h (wersja L lewa lub R prawa)

H32S

C400
 Przeciwprądowy wymiennik ciepła (standardowy)
Do 400 m³/h (wersja L lewa lub R prawa)

H32S

A600
 Przeciwprądowy wymiennik ciepła (standardowy)
Do 600 m³/h (wersja L lewa lub R prawa)

H32E

C325
 Entalpiczny wymiennik ciepła
Do 325 m³/h (wersja L lewa lub R prawa)

H32E

C400
 Entalpiczny wymiennik ciepła
Do 400 m³/h (wersja L lewa lub R prawa)

Cenniki

Cennik nr. 2. Rozdział 9.1. str. 545
Cennik Instalatora 127

Materiały

DT Vitovent 300 WA225_C400_ 04.2021
Wytyczne projektowe Vitovent 5619744 3.2024

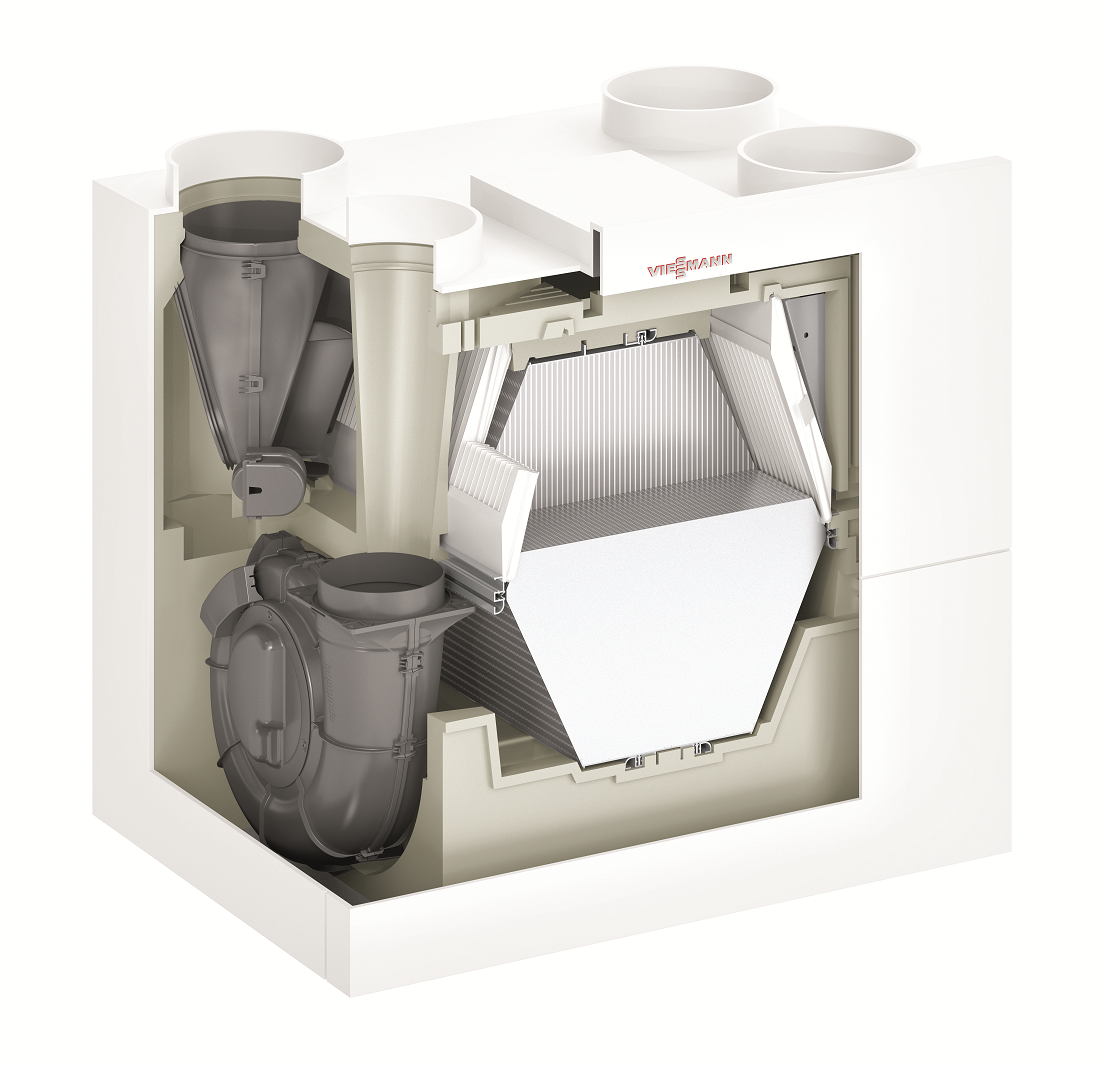

Vitovent 300-W_C_przekroj
Przykłady projektów instalacji wentylacji Vitovent (04.2016)
Dane techniczne Vitovent 300-W 3.2024
Viessmann - Prospekt KP - Vitovent 300-W (KP) 2025'02 (ND)
TT 5_2025 - Kompatybilność automatyki Vitovent

Kalkulatory doborowe

16 Kalkulator wentylacji 2024-09-17

Certyfikaty

Ecodesign wersja lewostronna
Ecodesign wersja prawostronna
DZ_deklaracja_zgodności_Vitovent_300-W_325_400_(02'2020)
ErP-DBL Vitovent 300-W H32E C400 (L)
Deklaracja zgodności UE Vitoconnect V
ErP-Label Vitovent 300-W H32S C400 (L)
ErP-DBL Vitovent 300-W H32E C325 (L)
ErP-Label Vitovent 300-W H32S C400 (R)
Deklaracja zgodności UE Vitovent 300-W H32S C325 C400 H32E C325 C400
ErP-Label Vitovent 300-W H32S C325 (L)
7372810_Datenblatt_Vitovent 300W_A225_L
ErP-DBL Vitovent 300-W H32S A225 (L)
7372809_Datenblatt_Vitovent300 W_A 225_R
ErP-Label Vitovent 300-W H32S A225 (L)
ErP-DBL Vitovent 300-W H32S C325 (L)
ErP-Label Vitovent 300-W H32S C325 (R)
ErP-DBL Vitovent 300-W H32S C400 (L)
ErP-Label Vitovent 300-W H32S A225 (R)
ErP-DBL Vitovent 300-W H32E C400 (R)
ErP-DBL Vitovent 300-W H32S C325 (R)
ErP-Label Vitovent 300-W H32S A600 (L)
ErP-Label Vitovent 300-W H32E C400 (L)
ErP-DBL Vitovent 300-W H32E C325 (R)
ErP-DBL Vitovent 300-W H32S A225 (R)
ErP-Label Vitovent 300-W H32S A600 (R)
ErP-DBL Vitovent 300-W H32S C400 (R)
ErP-Label Vitovent 300-W H32E C325 (R)
ErP-Label Vitovent 300-W H32E C325 (L)
ErP-Label Vitovent 300-W H32E C400 (R)

Rysunki CAD

CAD_Rysunki_rekuperator_wiszący_Vitovent_300_W

Montaż i Serwis

Instrukcja montażu i serwisu Moduł LB1 5796994 11.2024
IM_instrukcja_montazu_czujnik_CO2_Vitovent_(04'2020)
Instrukcja montażu i serwisu Vitoconnect V 6218441 07.2024
Instrukcja montażu i serwisu Vitovent 300-W 06.2023
