Rozdzielacze obiegów grzewczych ze stali szlachetnej, typu FBH i HK firmy Viessmann, wykonane ze stali szlachetnej, przeznaczone są do stosowania w wodnych instalacjach CO według EN 12828 oraz w płaszczyznowych systemach chłodzenia według EN 1264. Stosuje się je do rozdziału wody na przyłączone obiegi grzewcze / chłodzące, oraz do odcinania i regulacji przepływów w poszczególnych obiegach.

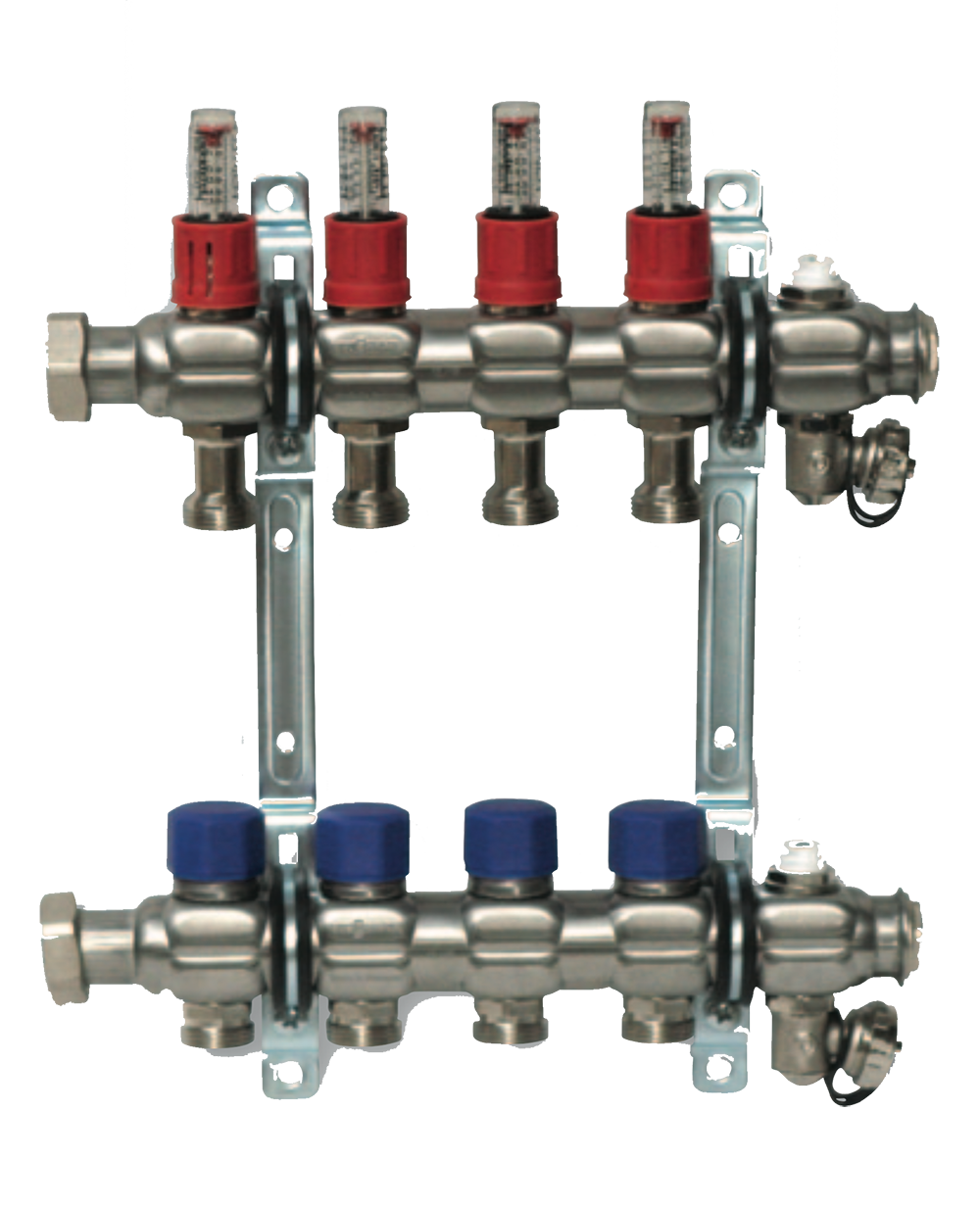

Parametry rozdzielaczy typu FBH (z regulacją)

• Zastosowanie w układach grzania / chłodzenia bez regulacji przepływu przy odbiornikach, np.: w instalacjach ogrzewania podłogowego i ściennego
• 2 do 12 obiegów grzewczych => wyposażonych we wkładki zaworów termostatycznych i rotametry Regolux 0-5 l/min
• Materiał: stal szlachetna 1.4301 (DIN EN 10088)
• Odpowietrzniki bez AquaStop lub odpowietrz­niki uruchamiane ręcznie – w zależności od wersji
• Rozstaw obiegów 50 mm, przyłącza obiegów G3/4” stożek wewnętrzny, przyłącza rozdzielacza G 1”płaski półśrubunek
• Temperatury robocze -10°C do +70°C (DIN EN 1264-4)
• Czynniki robocze: niekorozyjna woda grzewcza lub mieszanina wody z maks. 50% glikolu
• Maks. ciśnienie robocze: 4 bar
• Maks. ciśnienie próbne: 6 bar (DIN EN 1264-4)

Parametry rozdzielaczy typu HK (bez regulacji)

• Zastosowanie w układach grzania / chłodzenia z indywidualnymi zaworami regulacji przepływu przy odbiornikach, np.: w instalacjach grzejnikowych z tradycyjnymi zaworami termostatycznymi
• 2 do 12 obiegów grzewczych => bez możliwości odcinania na belkach
• Materiał: stal szlachetna 1.4301 (DIN EN 10088)
• Odpowietrzniki uruchamiane ręcznie
• Rozstaw obiegów 50 mm, przyłącza obiegów G3/4” stożek wewnętrzny, przyłącza rozdzielacza G 1”płaski półśrubunek
• Temperatury robocze -10°C do +90°C (DIN EN 1264-4)
• Czynniki robocze: niekorozyjna woda grzewcza lub mieszanina wody z maks. 50% glikolu
• Maks. ciśnienie robocze: 6 bar
• Maks. ciśnienie próbne: 10 bar (DIN EN 1264-4)

Regulację przepływu w przyłączonych obiegach grzewczych przeprowadza się za pomocą mierników przepływu w belce zasila­nia. Podstawą regulacji jest projekt systemu, wykonany przez fachowego projektanta. Ilość przepływającej wody można odczytać na wskaźniku w litrach na minutę. Ustawie­nie można zabezpieczyć przed przypadko­wym przestawieniem.

Wkłady zaworów termostatycznych w bel­ce powrotu posiadają gwint przyłączeniowy M30×1,5 i można je otwierać i zamykać także ręcznie przy pomocy ochronnych nakrętek. Do realizacji indywidualnej regulacji tempera­tury pomieszczeń użytkownik może zastąpić ochronne nakrętki siłownikami elektrotermicz­nymi
