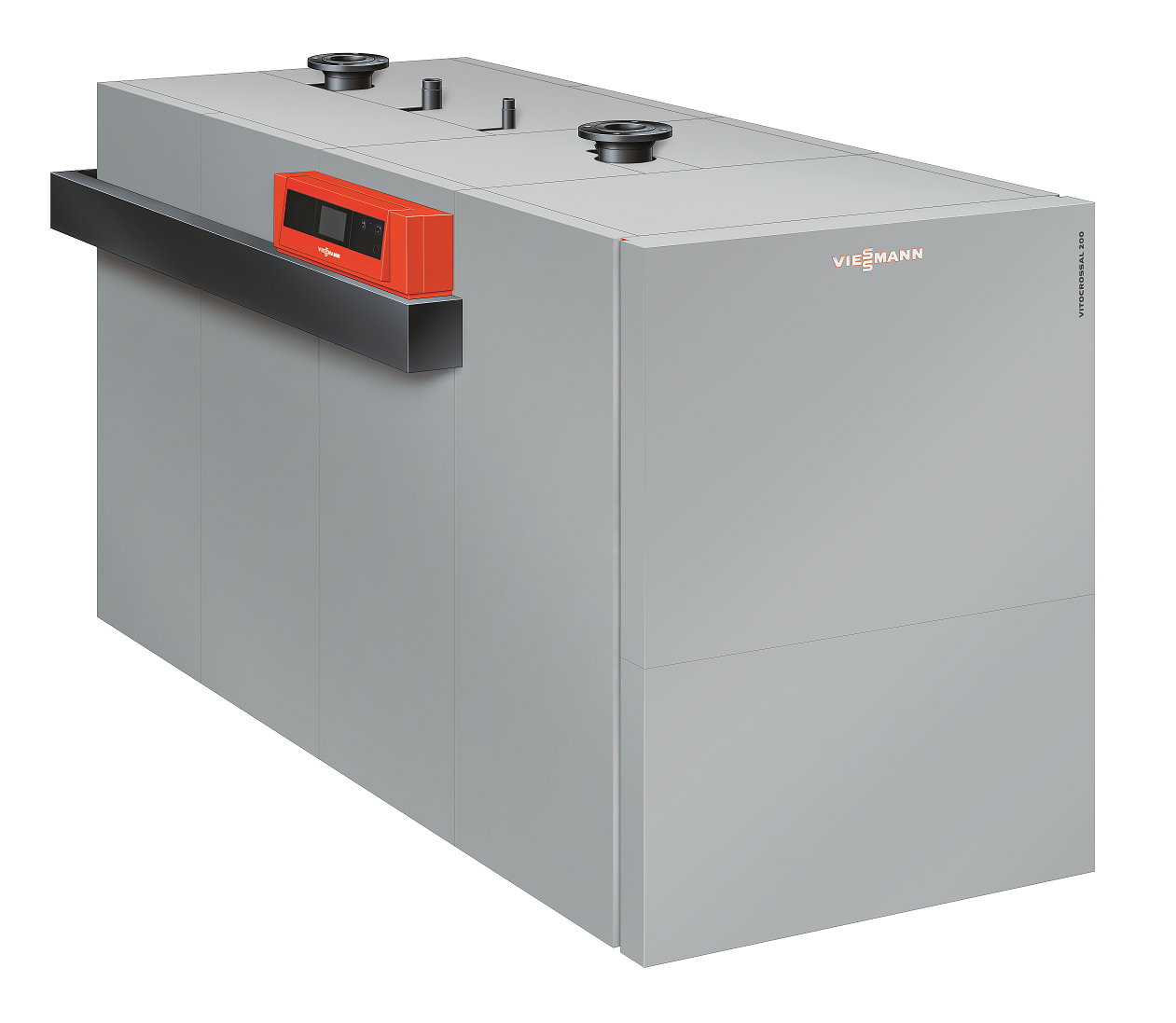

Vitocrossal 200 CM2 370 - 620 kW

Stojący kocioł kondensacyjny z palnikiem gazowym, 370 do 620 kW, jako kocioł podwójny (układ bliźniaczy) do 1240 kW, maksymalnie w kaskadzie do 8 szt. kotłów o łącznej mocy 4,96 MW.

  • Idealny do modernizacji, króćce skierowane do góry, jak w kotłach niskotemperaturowych olejowo-gazowych, ułatwiają i przyspieszają modernizację.
  • Duża trwałość i wysokie bezpieczeństwo eksploatacji dzięki odpornym na korozję powierzchniom grzewczym Inox-Crossal wykonanym ze stali nierdzewnej.
  • Cylindryczny palnik MatriX do eksploatacji przyjaznej z zakresem modulacji od 20 do 100%
  • Sprawność znormalizowana: do 98% (Hs) 109% (HI)
  • Spalanie z niską emisją zanieczyszczeń dzięki niskiemu obciążeniu i przelotowej formie komory spalania
  • Wyjątkowo cicha praca
  • Możliwość wyboru eksploatacji z zasysaniem powietrza do spalania z zewnątrz lub z kotłowni
  • Przyłącza hydrauliczne po stronie instalacji montowane od góry
  • Prosty w obsłudze regulator Vitotronic z kolorowym wyświetlaczem dotykowym
  • Zintegrowane złącze LAN do komunikacji internetowej oraz zintegrowana sieć WLAN do złącza serwisowego.

Typy

CM2

Na gaz ziemny i płynny
80 - 400 kW (370 kW dla parametru tz/tp = 80/60)
100 - 500 kW (460 kW dla parametru tz/tp = 80/60)
124 - 620 kW (575 kW dla parametru tz/tp = 80/60)

Cenniki

Cennik Nr. 3, Rozdział: 2.2, Gazowy kocioł kondensacyjny, strona 77 (ceny na zapytanie).
Cennik Nr. 3, Rozdział: 11.1, Wyposażenie dodatkowe regulatora, strona 215.
Cennik nr 3. Rozdział 9.2, str. 221(Regulatory dodatkowych obiegów grzewczych)
Cennik nr 3. Rozdział 1.1, str. 13 (Cennik modułów sieciowych/ internetowych LAN)
Cennik nr.3. Rozdział 1.2, str. 23 (Cennik Modułów BMS/ Modbus KNX)

Materiały

Prospekt KP - Vitocrossal 200 CM2 (400 do 600 kW) 2017'10
Dane techniczne Vitocrossal 200 CM2 370-620kW (04.2023)
Wytyczne projektowe Vitocrossal 2023
Moduł sterowania pompą PM1 (12.2017)
Wtyki moduł pompy PM1 (10'2017)
Jak zadbać o jakość wody grzewczej 08-2021_PL

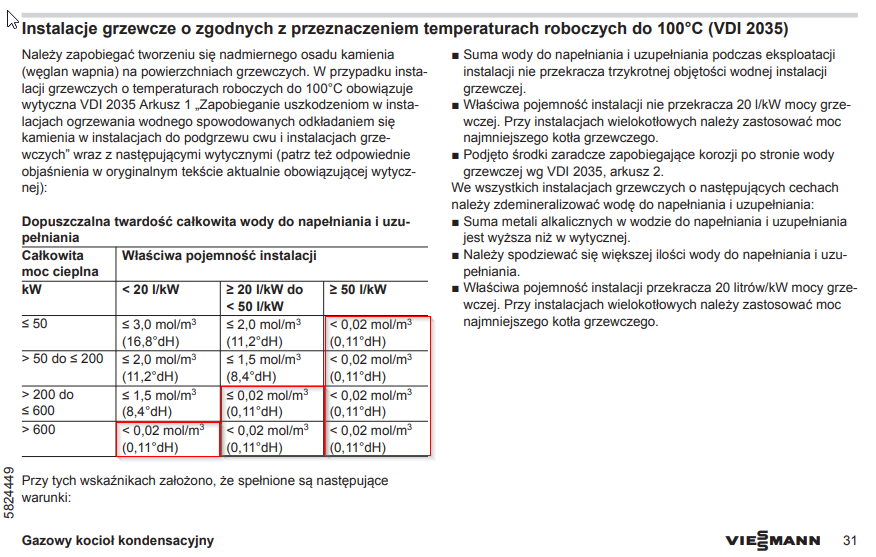

Twardosc_wody_do_napelniania_uzupelnania

Rysunki CAD

Vitocrossal_200_CM2_3D

Rysunki REVIT/BIM

VIESSMANN - Vitocrossal 200 CM2

Schematy

1.Kocioł pojedynczy, obiegi 2x mieszaczowe, CWU (opcjonalnie Vitotrans 222_353) 4802400_03
2.Kocioł pojedynczy (sprzeglo_wymiennik), obiegi 2x mieszaczowe, CWU (opcjonalnie Vitotrans 222_353) 4802401_03
3.Kaskada kotłów, obiegi 2x mieszaczowe, CWU (opcjonalnie Vitotrans 222_353) 4802433_03
4.Kaskada kotłów (sprzeglo_wymiennik), obiegi 2x mieszaczowe, CWU (opcjonalnie Vitotrans 222_353) 4801979_04
Opis_PL_Vitocrossal_200_300_pojedynczy_kocioł
Opis_PL_Vitocrossal_200_300_kaskada

UDT (dokumenty odbioru)

IE Vitocrossal 200 CM2 400-620kW 2018
DZ_Vitocrossal_200_CM2, 400 do 620 (370 do 575) kW 2018

Montaż i Serwis

Instrukcja Montażu Vitocrossal 200 CM2 370 620kW 2022
IMIS instrukcja serwisu Vitocrossal 200 CM2 370-620kW 2022
IMIS regulator Vitotronic 300 CM1E / Vitotronic 100 CC1E (10.2019)
IMIS regulator Vitotronic 200 CO1E (09.2018)
IMiS_Neutralizator_GENO_Neutra (2017).PDF
IM Montaż kolektora Tichelmann kaskady CM2 370-620kW (02.2019)
IMIS_zasys_powietrza_do_spalania_CM2_DE
