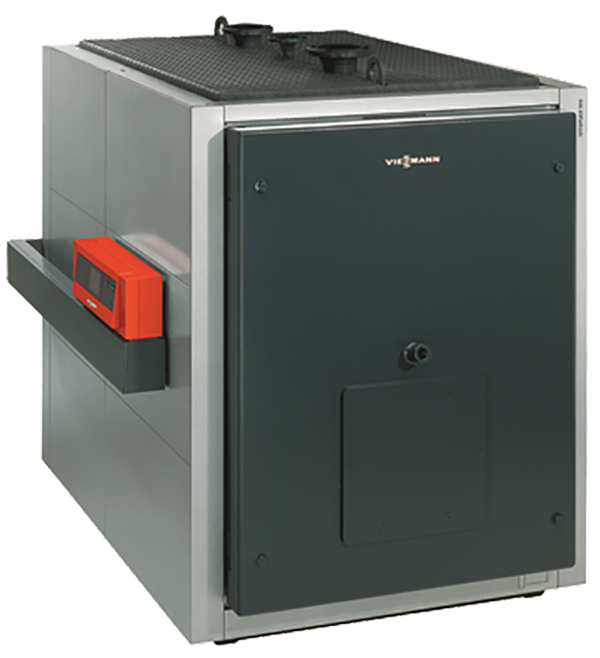

Vitoplex 200 SX2A 90-350 / 440-1950 kW

Stojący olejowy / gazowy stalowy kocioł grzewczy, trójciągowy o małym obciążeniu komory spalania, o mocy do 1950 kW, maksymalnie w kaskadzie do 8 szt. kotłów.

  • Zasys z kotłowni lub z zewnątrz / zależnie od rodzaju i osprzętu palnika
  • Obszerny płaszcz wodny i duża pojemność umożliwiają dobrą cyrkulację własną i bezpieczne odprowadzanie ciepła
  • Oszczędny i nieuciążliwy dla środowiska dzięki pracy z płynnie obniżaną temperaturą wody w kotle
  • Sprawność znormalizowana przy eksploatacji z olejem opałowym 89% (Hs) / 95% (Hi)
  • Opcjonalny wymiennik ciepła spaliny/woda ze stali nierdzewnej do podniesienia sprawności znormalizowanej dzięki wykorzystaniu ciepła kondensacji
  • Zintegrowany układ rozruchowy Therm-Control ułatwia podłączenie hydrauliczne – dzięki niemu można zrezygnować zarówno z pompy mieszającej, jak i z podwyższania temperatury wody na powrocie (tylko do 560kW włącznie)
  • Łatwe wstawienie do pomieszczenia technicznego i oszczędność przestrzeni przy instalacji dzięki zwartej konstrukcji – ważne przy modernizacji
  • System montażowy Fastfix do regulacji i izolacji cieplnej

Typy

SX2A

Zgodne z dyrektywą ERP
440 kW ( zintegrowany układ Therm Control)
560 kW ( zintegrowany układ Therm Control)
700 kW
900 kW
1100 kW
1300 kW
1600 kW
1950 kW

SX2A

Biogaz / Technologia / Część zamienna
Na zapytanie :

90 kW ( zintegrowany układ Therm Control)
120 kW ( zintegrowany układ Therm Control)
150 kW ( zintegrowany układ Therm Control)
200 kW ( zintegrowany układ Therm Control)
270 kW ( zintegrowany układ Therm Control)
350 kW ( zintegrowany układ Therm Control)

Moce wykluczone ze stosowania do celów przygotowania ogrzewania i ciepłej wody użytkowej, na podstawie dyrektywy ERP z 09.2015
- tylko do zastosowania w przypadku paliwa biogaz, przy przygotowaniu ciepła technologicznego lub jako część zamienna w istniejącej kotłowni.

Cenniki

Cennik nr 1. Rozdział 1 (Cennik modułów sieciowych/ internetowych LAN)
Cennik nr.1. Rozdział 1 (Cennik Modułów BMS/ Modbus KNX)
Cennik nr. 1, Rozdział 11 (Wyposażenie dodatkowe regulatora)

Materiały

DT_dane_techniczne_Vitoplex_200_SX2A_90-560kW_(09.2020) system Therm-Control
DT_Vitoplex_200_700_1950kW
WP_wytyczne_projektowe_Vitoplex_100_200_300_(04.2022)
Moduł sterowania pompą PM1 (12.2017)
Propsekt -Vitoplex_200_2014_12

Rysunki CAD

CAD_Vitoplex_SX2A

Schematy

4605067_00_scheme_de
4605070_00_scheme_de

UDT (dokumenty odbioru)

DZ_deklaracja_zgodności_Vitoplex_200_SX2A_90-560kW_(01.2018)
IE_instrukcja_eksploatacji_UDT_Vitoplex_200_SX2A_90-560kW_(02.2019)

Montaż i Serwis

IS_instr_serwisu_Vitoplex_200_SX2A_90-560kW_(09.2020)
IM IS Vitotronic 200 CO1E (09.2018)
IM IS Vitotronic 300 CM1E Vitotronic 100 CC1E (10.2019)
IM_Vitoplex_200_90_560kW
IM_Vitoplex_200_700_1950kW
