5 LAT GWARANCJI

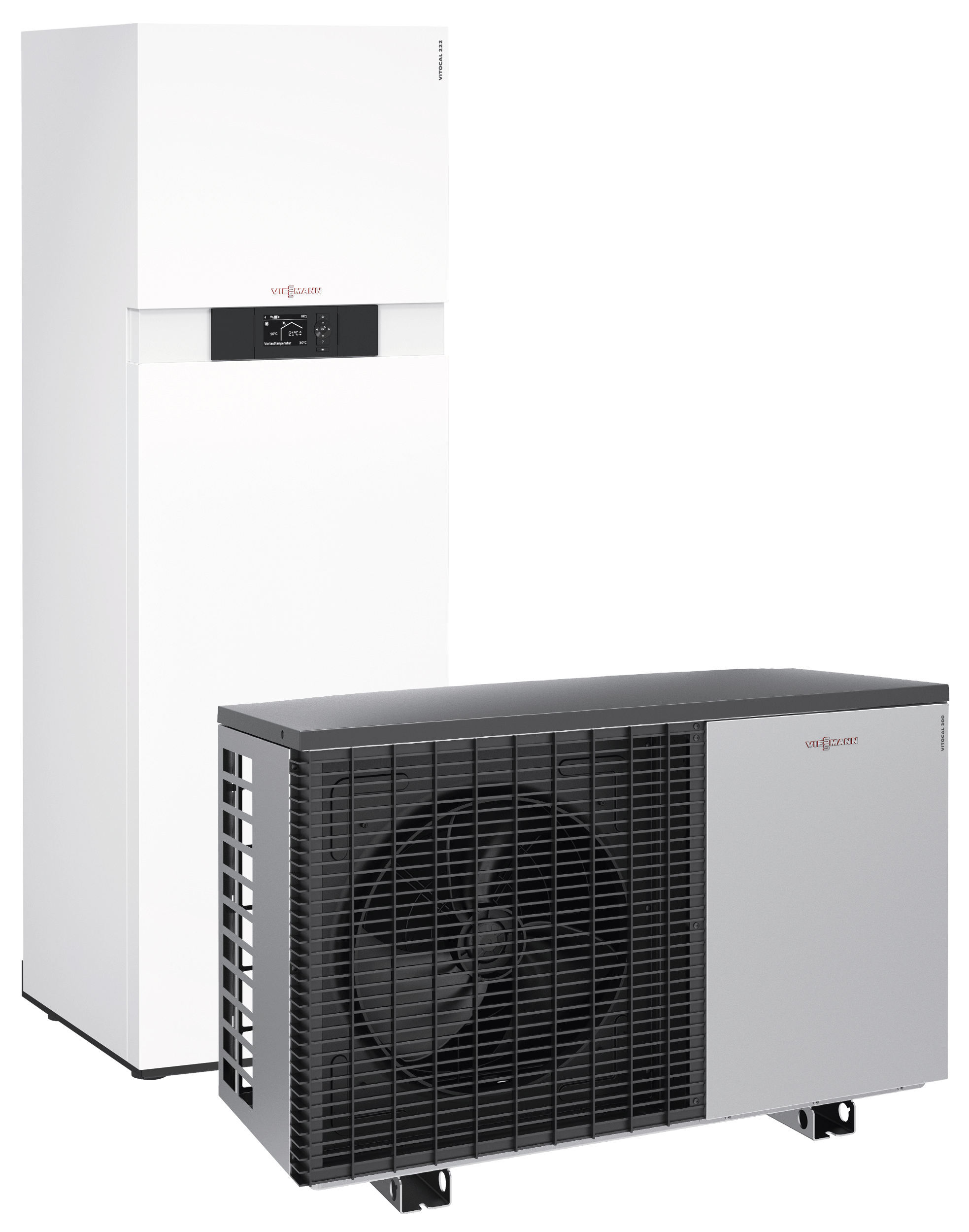

Vitocal 222-A 3,2 - 14,3 kW

UWAGA : NOWE NIŻSZE CENY PROMOCYJNE !

Vitocal 222-A to kompaktowa (zbiornik c.w.u. 220 litrów) powietrzna pompa ciepła powietrze/woda w wykonaniu monoblokowym (parownik, sprężarka i skraplacz w jednej obudowie podobnej do typowego Splita) z dodatkową wewnętrzną jednostką stojącą z zabudowanym regulatorem i zaworem przełącznym co/cwu oraz pompą obiegową i zabudowanym zbiornikiem cwu.

Pomiędzy monoblokiem zewnętrznym a kompaktową jednostką wewnętrzną  należy ułożyć hydrauliczny układ rur preizolowanych napełnionych wodą lub odpowiednim glikolem. Jest to układ niewymagający uprawnień F-gazowych do pracy z chłodniczymi instalacjami freonowymi co pozwala na szybką i bezproblemową instalację nawet przez instalatora bez specjalistycznych uprawnień UDT. Dodatkowo fabrycznie hermetycznie zamknięty obieg chłodniczy, nie wymaga stosowanych obecnie na terenie UE obowiązkowych corocznych kontroli szczelności układu chłodniczego.

  • Zintegrowany pojemnościowy podgrzewacz wody o poj. 220 litrów
  • Możliwość grzania i chłodzenia
  • Zakres mocy: od 5,7 kW do 14,7 kW
  • Napięcia: 230 lub 400 V
  • Maksymalna temperatura na zasilaniu: 60°C
  • Możliwość sterowania rekuperatorem firmy Viessmann poprzez złącze ModBus
  • Dostępne urządzenia o napięciach: 230 i 400V
  • Dostępne moce dla urządzenia o napięciu 230V: od 3,96 do 8,64 kW (przy A7/W35)
  • Dostępne moce dla urządzenia o napięciu 400V: od 7,58 do 10,11 kW (przy A7/W35

Dokładne charakterystyki pracy pomp ciepła przy zmiennych warunkach zamieszczone zostały w wytycznych projektowych

    Typy

    230V- z grzałką

    AWOT-M-E 221.A04
    AWOT-M-E 221.A06
    AWOT-M-E 221.A08
    AWOT-M-E 221.A10

    400V- z grzałką

    AWOT-E 221.A10
    AWOT-E 221.A13
    AWOT-E 221.A16

    230V- z grzałką, funkcją chłodzenia

    AWOT-M-E- AC 221.A04
    AWOT-M-E- AC 221.A06
    AWOT-M-E- AC 221.A08
    AWOT-M-E- AC 221.A10

    400V- z grzałką, funkcją chłodzenia

    AWOT-E- AC 221.A10
    AWOT-E- AC 221.A13
    AWOT-E- AC 221.A16

    Cenniki

    Cennik Nr 2, Rozdział 2,2: Pompy ciepła, str. 81
    Cennik Nr 2 2, Rozdział 1: Komunikacja, str. 11
    Cennik Nr 2, Rozdział 10: Wyposażenie dodatkowe regulatora, str. 522

    Materiały

    PP_podstawy_projektowania_pomp_ciepła_Vitocal_04'2020PL
    WP Wytyczne_projektowe Vitocal 200-A_AWO 222-A_AWOT Monoblok_Powietrze-Woda 2xx.Axx (04'2020) PL
    DT_dane_techniczne_vitocal_MONOBLOK_222a_Axx_04_2020
    Bufor szeregowy 2x20 litrów - montowany na plecach Vitocal 111-S 222-S 222-A
    Dokumentacja techniczna - Vitocal 222-A (typ 400V)
    Dokumentacja techniczna - Vitocal 222-A (typ-M 230V)
    Wytyczne projektowe 04_2022

    Kalkulatory doborowe

    SZYBKI DOBÓR : Suwak doborowy przepływu w obiegu wtórnym pomp ciepła
    01 Kalkulator kosztow ogrzewania 2023_02_13
    18 Kalkulator doborowy pomp ciepla AW 2023_02_13E_kaskada

    Certyfikaty

    Deklaracja zgodności Vitocal 222-A (02.2018)
    Karta produktu Vitocal 222-A AWOT(-M)-E-AC.PDF
    AWOT-M-E 221 A.08.PDF
    Karta produktu Vitocal 222-A AWOT(-M)-E.PDF
    AWOT-M-E 221 A.06.PDF
    AWOT-M-E 221 A.04.PDF
    AWOT-M-E 221 A.10.PDF
    AWOT-E 221 A.10.PDF
    AWOT-M-E-AC 221 A.08.PDF
    AWOT-M-E-AC 221 A.06.PDF
    AWOT-M-E-AC 221 A.04.PDF
    AWOT-E 221 A.16.PDF
    AWOT-E 221 A.13.PDF
    AWOT-E-AC 221 A.10.PDF
    AWOT-M-E-AC 221 A.10.PDF
    AWOT-E-AC 221 A.16.PDF
    AWOT-E-AC 221 A.13.PDF

    Schematy

    Schemat_Vitocal_222s_222a_A1_M2_buf2x20L_ID_4802412_2010_03
    Schemat Vitocal_222a_BUF_M2_M3_chlodzenieAC
    Schemat Vitocal_222a_BUF_A1_M2_M3
    Przeglądarka schematów ( w wyszukiwarce należy wpisać: Vitocal 222-A )
    Schemat przyłączy i okablowania 06_2022

    Montaż i Serwis

    WAŻNE INFO -> Vitocal 200-A, 222-A - Skrócona instrukcja montażu (01.03.2021)
    Skrocona_instrukcja_montazu_Vitocal_200-A_222-A_(02.2021)
    Instrukcja serwisowa 6_2022
    Instrukcja obsługi 05_2022
    Instrukcja montażu i serwisu 10_2022
