5 LAT GWARANCJI

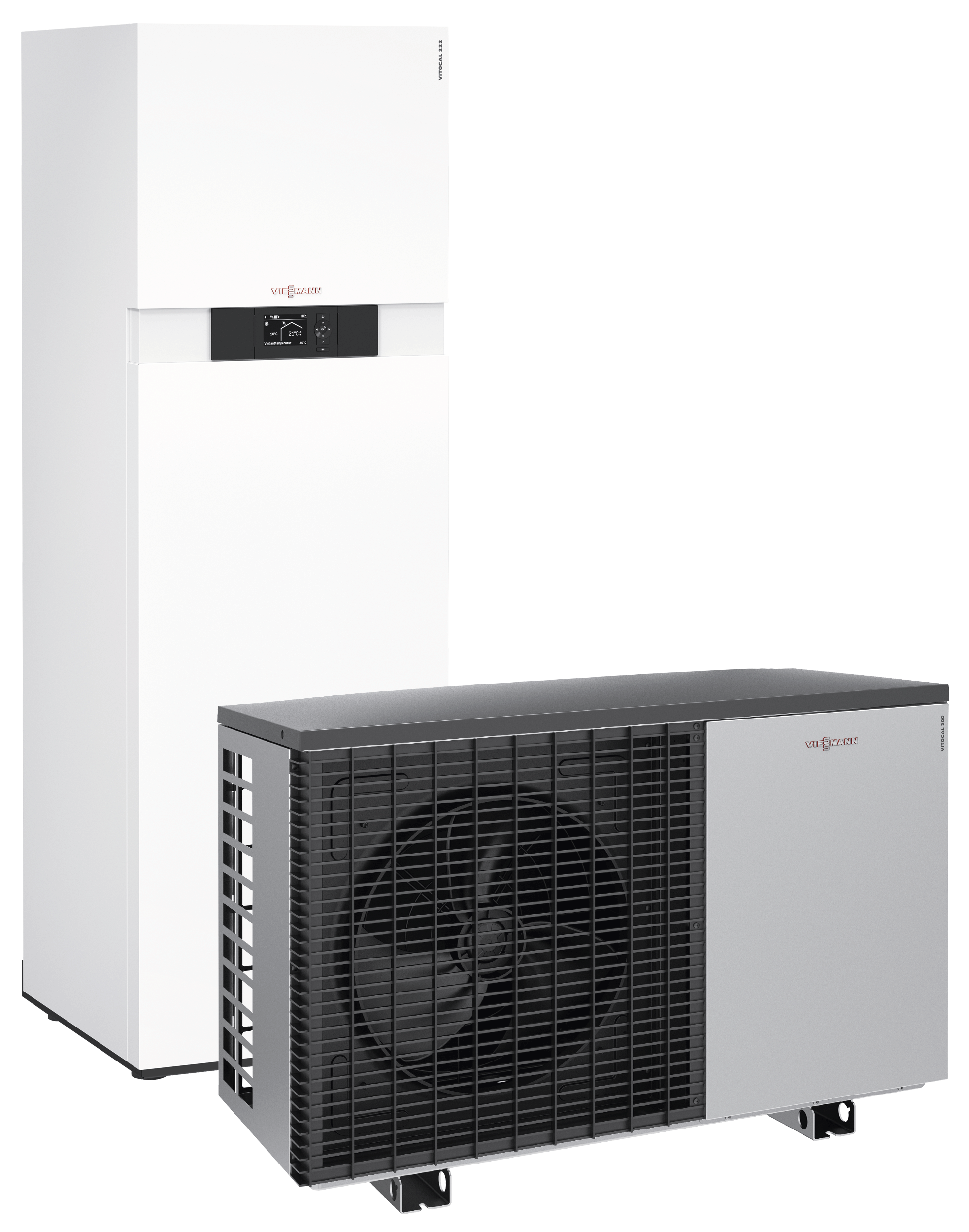

Vitocal 222-S 3,2 - 14,3 kW

Pompa ciepła powietrze/woda typu Split.

  • Pompa steruje 1x obiegiem bezpośrednim (A1 grzejniki lub klimakonwektory) oraz 2x obiegiem podłogowym z mieszaczem (M2, dodatkowo przy zabudowie obu mieszaczy na zewnątrz p.c. także kolejnym M3)
  • Możliwe do podłączenia bufory gromadzące energię - równolegle lub szeregowo
  • Opcja : funkcja bezpośredniego chłodzenia maksymalnie dla 2 obiegów grzewczo-chłodzących A1 i M2
  • Jednostka wewnętrzna posiada wbudowany podgrzewacz ciepłej wody o pojemności 220 litrów
  • Opcja łączenia urządzeń w kaskady do maksymalnie pięciu pomp ciepła
  • Dostępne urządzenia o napięciach: 230 i 400 V
  • Dostępne moce dla urządzenia o napięciu 230V: od 3,96 do 8,64 kW (przy A7/W35)
  • Dostępne moce dla urządzenia o napięciu 400V: od 7,58 do 10,11 kW (przy A7/W35
  • Maksymalna temperatura na zasilaniu: do 60°C (55°.C przy temp. zewnętrznej: -15°C)
  • Minimalna temperatura zewnętrzna: -20°C
  • Szczególnie cicha praca jednostki zewnętrznej - od 53 dB(A) wg. ERP

UWAGI :

  • Pompa kompaktowa posiada wbudowaną grzałkę elektryczną,  nie steruje natomiast dodatkowym zewnętrznym źródłem ciepła.

Typy

230V

z grzałką
AWBT-M-E 221.C04
AWBT-M-E 221.C06
AWBT-M-E 221.C08
AWBT-M-E 221.C10

400V

z grzałką
AWBT-E 221.C10
AWBT-E 221.C13
AWBT-E 221.C16

230V

Z grzałką i funkcją chłodzenia
AWBT-M-E-AC 221.C04
AWBT-M-E-AC 221.C06
AWBT-M-E-AC 221.C08
AWBT-M-E-AC 221.C10

400V

Z grzałką i funkcją chłodzenia
AWBT-E-AC 221.C10
AWBT-E-AC 221.C13
AWBT-E-AC 221.C16

Cenniki

WAŻNE INFO -> Vitocal 200-S, 222-S - Skrócona Instrukcja montażu (04.06.2020)
Cennik Nr 2, Rozdział: Pompy ciepła 2.3, str. 197
Cennik Nr 2, Rozdział: Komunikacja 1.1, str.11
Cennik Nr 2, Rozdział: Wyposażenie dodatkowe regulatorów 10.1, str. 419

Materiały

PP podstawy projektowania pomp ciepła Vitocal (04'2020)
WP wytyczne projektowe Vitocal 200-S Dxx 222-S Cxx Split Powietrze-Woda (04'2020) PL
Bufor szeregowy 2x20 litrów - montowany na plecach Vitocal 111-S 222-S 222-A
Wbudowana_pompa_obiegowa Vitocal_200-S 222-S 4-16kW UPM3_25-75

Kalkulatory doborowe

Kalkulator doboru pomp ciepła Split 100-S (111-S), 200-S (222-S) 04'2021
iPad -> Kalkulator doborowy pomp ciepła typu Split 04'2021
Suwak doborowy -> wyznaczenie przepływu w obiegu wtórnym pomp ciepła

Certyfikaty

Certyfikat EHPA Vitocal 222-S
DZ deklaracja zgodności Vitocal 222-S
Arkusz_zuzycia_energii_Vitocal_222-S_AWBT(-M)-E-AC_221Cxx_(01.2020)
Arkusz_zuzycia_energii_Vitocal_222-S_AWBT(-M)-E_221Cxx_(01.2020)
ERP_Vitocal_222-S_AWBT-M-E_221Cxx
ERP_Vitocal_222-S_AWBT-M-E-AC_221Cxx
ERP_Vitocal_222-S_AWBT-E_221Cxx
ERP_Vitocal_222-S_AWBT-E-AC_221Cxx

Rysunki CAD

rys CAD

Schematy

Schemat_Vitocal_222s_222a_A1_M2_buf2x20L_ID_4802412_2010_03
Schemat Vitocal_222s_BUF_M2_M3_chlodzenieAC
Schemat Vitocal_222s_BUF_A1_M2_M3
4802407_01_scheme
4802409_01_scheme
4802409_01_scheme_v02
4802410_01_scheme
4802410_01_scheme_v03

Montaż i Serwis

Instrukcja montażu i serwisu Vitocal 222-S
Schemat elektryczny Vitocal 222-S
IM_nowy_bufor_do_zabudowy_SVPA_100-E_2x20L_(09.2018)
Średnice_kabli_elekt_jedn_WEWN_vitocal_222-S
Średnice_kabli_elekt_jedn_ZEW_vitocal_222-S
IMIS_regulator_Vitotronic_200_WO1C / Pompy_ciepła 100-S 200-S 111-S 222-S 200-A 222-A 222-G 333-G 300-A (12'2018)
Instrukcja_Obsługi_regulator_Vitotronic_200_WO1C_pompa_ciepła_100s_200s_111s_222s_200a_222a_222g_333g_300a_(2'2018)
